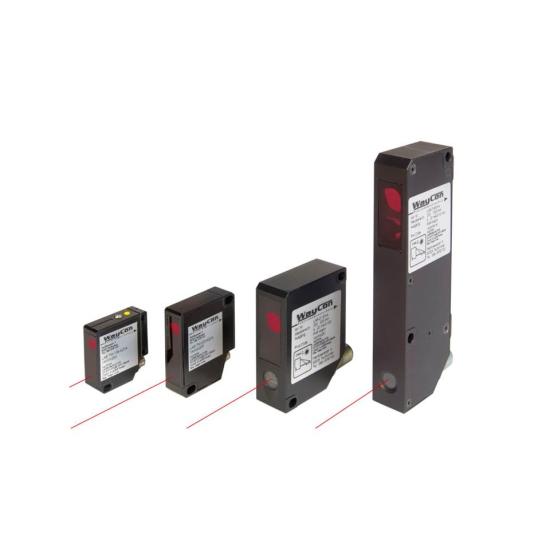

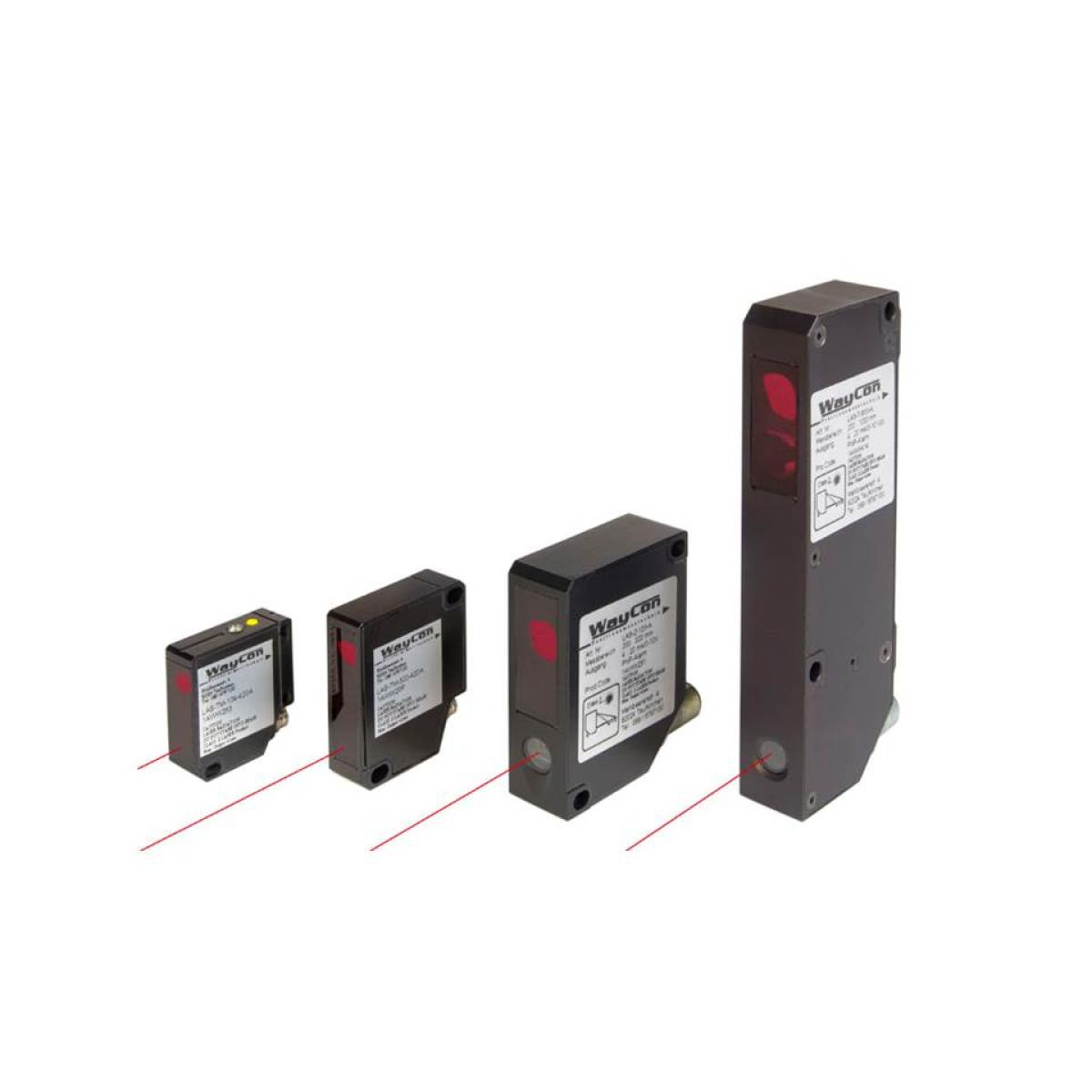

Trasduttori triangolazione laser serie LAS-TM/LAS-T
Trasduttori triangolazione laser serie LAS-TM/LAS-T
10-800mmFS, uscite: ±10V o 4-20mA(uscite ricalibrabili), risoluzione: 2µm max, linearità: ±6µm max, molto compatto, versioni per superfici non uniformi e scure/nere.
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | LaserDisplacementSensorLAMInstallation.pdf |
| Documento PDF: | LaserDisplacementSensorLASTM.pdf |
| Documento PDF: | LaserDisplacementSensorLASTeachingGuide.pdf |
| Documento PDF: | LaserDisplacementSensorLASTInstallationGuide.pdf |
| Documento PDF: | LaserDisplacementSensorLASTMInstallationGuide.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
LAS-TM/LAS-T
10 a 800mmFS, ultra compatta, uscita analogica 10V o 4-20mA(ricalibrabile).
LAS-TM: modelli TM=laser punto e TL=laser linea, uscita 10V o 4-20mA.
LAS-TM/LAS-T: uscita 10V e 4-20mA, allarme qualità misura luce laser.
Uscite: LAS-TM: 4-20mA o 0-10V(da specificare in ordine), LAS-T/TL: 4-20mA e 0-10V.
Alimentazione: 12-28Vcc, 100mA max.
Led di segnalazione: stato funzionamento.
Protezione: contro inversione di polarità e corti circuiti.
Materiale contenitore: zinco od alluminio.
Classe di protezione: IP67.
Temperatura di lavoro: 0 a 50°C.
Connessione elettrico: connettore LAS-TM: M8 con 4 pin, LAS-TM/LAS-T: M12 con 8 pin.
Classe laser: 2.
Linearità e risoluzione calcolati per materiali con superfici bianche.
10 a 800mmFS, ultra compatta, uscita analogica 10V o 4-20mA(ricalibrabile).
LAS-TM: modelli TM=laser punto e TL=laser linea, uscita 10V o 4-20mA.
LAS-TM/LAS-T: uscita 10V e 4-20mA, allarme qualità misura luce laser.
| MODELLO | LAS-TM-10 | LAS-TM-104 | LAS-TM-300 LAS-TML-300 | LAS-TM-500 LAS-TML-500 | LAS-T-800 |
| Fondo scala(mm) | 16-26 | 16-120 | 50-350 | 50-550 | 200-1000 |
| Risoluzione(mm) | 0,002-0,005 | 0,002-0,12 | 0,01-0,40 | 0,01-1,15 | 0,02-0,4 |
| Linearità(mm) | ±0,006-0,015 | ±0,015-0,35 | ±0,05-1,2 | ±0,08-3,5 | ±0,11-1,65 |
| Min. valore Tech-in(mm) | >1 | >2 | >5 | >10 | >10 |
| Tempo di risposta(ms) | <0,9 | <0,9 | <0,9 | <2 | <4 |
| Dimensione punto laser(mm) | 0,2-0,5 | 0,5-0,9 | 1,0 | 1,0 | 2 |
| Dimensioni linea altezza(mm) Dimensione linea spessore(mm) | | | 4,0-9,0 2,0 | 4,0-11,0 1,0-2,0 | 6-20 |
Alimentazione: 12-28Vcc, 100mA max.
Led di segnalazione: stato funzionamento.
Protezione: contro inversione di polarità e corti circuiti.
Materiale contenitore: zinco od alluminio.
Classe di protezione: IP67.
Temperatura di lavoro: 0 a 50°C.
Connessione elettrico: connettore LAS-TM: M8 con 4 pin, LAS-TM/LAS-T: M12 con 8 pin.
Classe laser: 2.
Linearità e risoluzione calcolati per materiali con superfici bianche.
