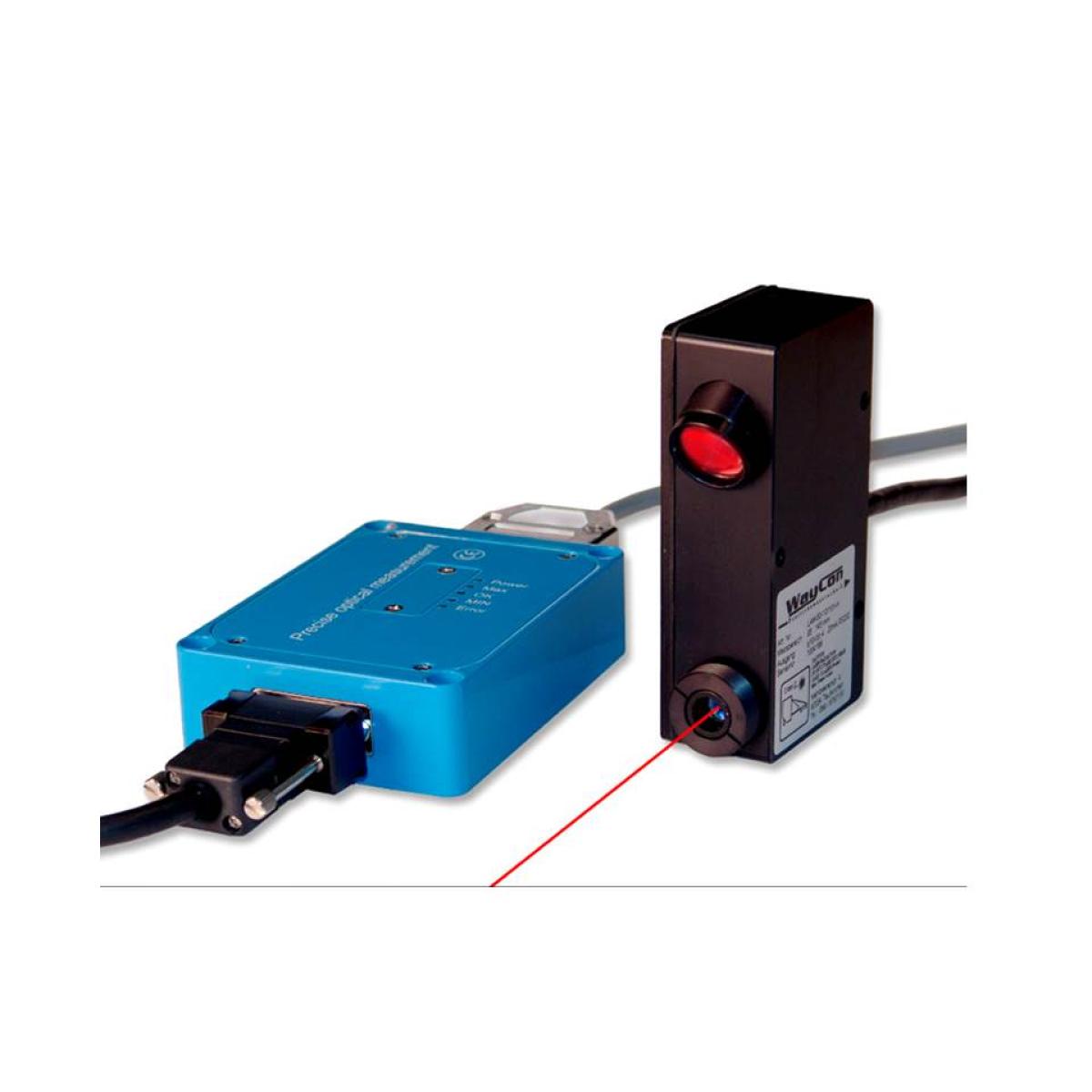

Trasduttori triangolazione laser serie LAM-S
Trasduttori triangolazione laser serie LAM-S
0,5-200mmFS, uscite: ±10V/4-20mA/Ethernet, risoluzione: 0,02µm max, linearità: ±1µm max, misure veloci 10kHz max, rilevazione qualità segnale luminoso, testa di misura ed elettronica esterna.
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | LaserDisplacementSensorLAM.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
LAM-S: 0,5 a 200mmFS, per misure veloci fino a 10kHz, basso rumore, anche uscita Ethernet.
| MODELLO | LAM-S-0,5 | LAM-S-2 | LAM-S-4 | LAM-S-10 | LAM-S-20 | LAM-S-50 | LAM-S-100 | LAM-S-200 |
| Fondo scala(mm) | 23,75-24,25 | 23- 25 | 22-26 | 40-50 | 55-75 | 115-165 | 170-270 | 240-440 |
| Risoluzione@10kHz(µm) | 0,3 | 1,3 | 2,6 | 6,5 | 13,0 | 32,5 | 65,0 | 200 |
| Risoluzione@20Hz(µm) | 0,02 | 0,10 | 0,20 | 0,50 | 1,00 | 2,50 | 6,00 | 20,00 |
| Linearità(µm) | ±1 | ±4 | ±8 | ±20 | ±40 | ±100 | ±200 | ±400 |
| Diametro laser(mm) | 0,1 | 0,2 | 0,3 | 0,6 | 0,9 | 1,5 | 1,5 | 2 |
Uscite: ±10V, 4-20mA, Ethernet TCP/IP(opzioni ±5, 0-5V, 0-10V, 0-20mA).
Alimentazione: 10-30Vcc(24Vcc, 250mA).
Uscita 0-10V qualità segnale luminoso(<3=rischio sotto esposizione, 5 eccellente, >8 sovraesposizione).
Led di segnalazione stato funzionamento.
Classe laser: 2.
Materiale contenitore: alluminio.
Protezione ambientale: IP64(sensore), IP40(elettronica).
Temperatura di lavoro: 0 a +50°C.
Collegamento elettrico: testa di misura: cavo 2m, elettronica: connettore SUB-D.
Linearità e risoluzione calcolati per materiali con superfici bianche.
