Trasduttori di spostamento LVDT mod. SLT attuazione molla e pneumatica
Trasduttori di spostamento LVDT mod. SLT attuazione molla e pneumatica
10-300mmFS, uscite amplificate 0-20mA/4-20mA/0-5V/±5V/0-10V/±10V, protezione ambientale IP67 max, temperatura lavoro -40 a +200°C max, acciaio inox, tastatore con ritorno a molla e movementazione pneumatica.
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | Inductive_transducer_SLT.pdf |
| Documento PDF: | 20250213 MAFtec Catalogo Prodotti.pdf |

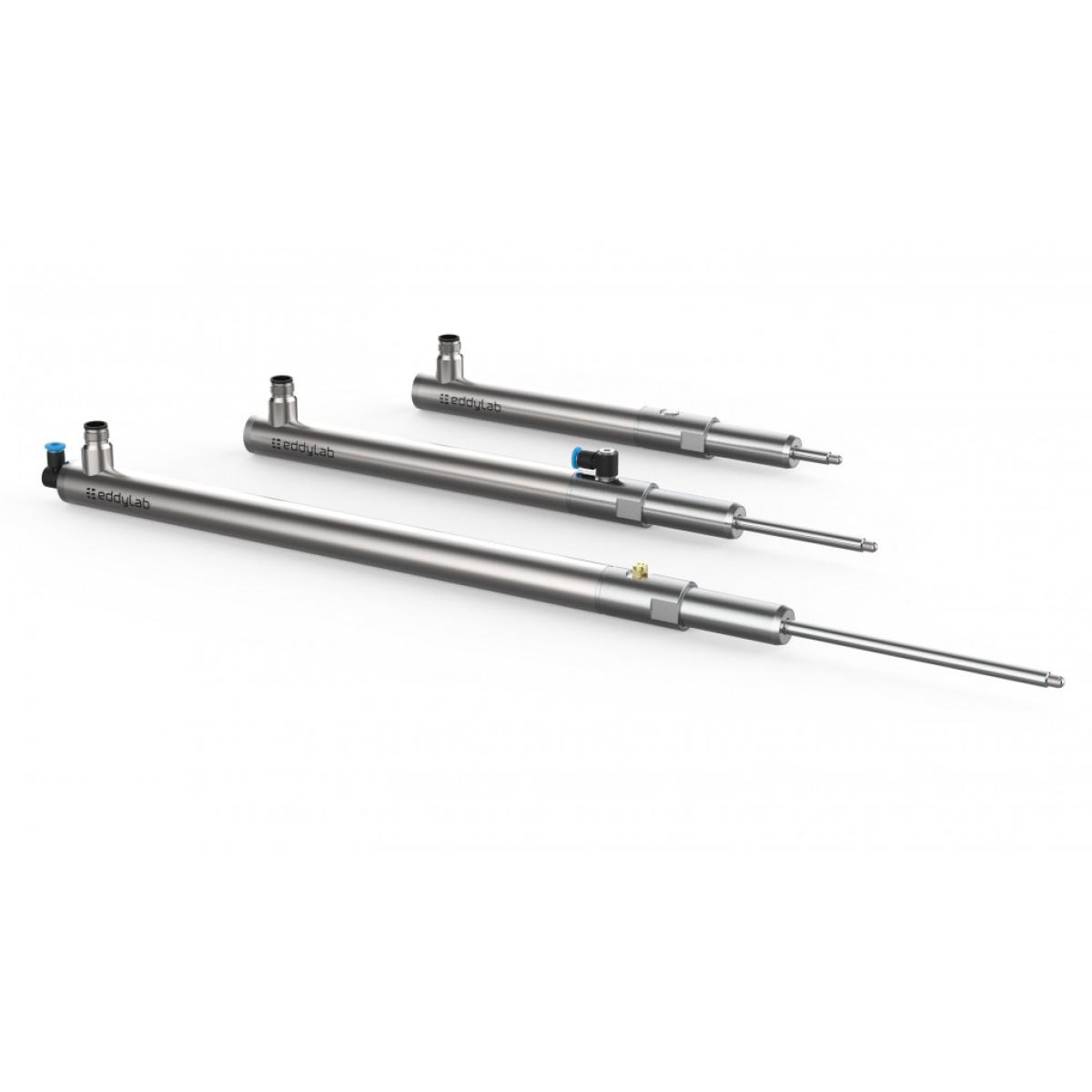

TRASDUTTORI DI POSIZIONE LVDT MOD. SLT
Trasduttori di spostamento lineare senza contatto tra cursore e trasduttore, senza usura meccanica, alta protezione ambientale, alte temperature di funzionamento, alta stabilità termica, compatti.
Il trasduttore è un tastatore con il cursore che ha un adattatore con punta sferica ed è movimentato con:
-Molla che spinge verso l'esterno.
-Aria pneumatica che spinge verso l'esterno.
-Aria pneumatica che spinge verso l'interno.
La movimentazione con aria semplifica la meccanica del macchinario non ressendo più necessariodi dover applicare degli attuatori e guide lineari esterne per avvicinare il trasduttore al pezzo di cui si vuole misurare la posizione.
Fondi scala: 10-25-50-80-100-150-200-300mm.
Linearità: 0,3%FS(opzione 0,1% e 0,2%FS).
Protezione ambientale: IP65(opzione IP67).
Materiale contenitore: acciaio inox 1.4571, 1.4305.
Temperatura di lavoro: trasduttore: -40 a +120°C(opzione fino a +150 o 200°C), elettronica: -40 a +85°C.
Diametro contenitore: 20mm.
Connessioni: connettore M12 o cavo radiale, ingresso per tubo pneumatico.
ELETTRONICA DI CONDIZIONAMENTO DEEneo PER TRASDUTTORI LINEARI LVDT
L'elettronica DDEneo è un'elettronica digitale di nuova generazione collegabile a trasduttori di spostamento lineare induttivi di tipo LVDT.
L'elettronica è montabile su barra DIN o sul cavo del trasduttore, alimenta il singolo trasduttore collegato e fornisce segnali analogici che la clientela manda verso l'elettronica del macchinario(PLC, DAQ etc.).
Nr. trasduttori colleabili: 1pz.
Digitale a microcontrollore.
Montaggio: barra DIN o su cavo trasduttore.
Alimentazione: 9-36Vcc.
Segnali in uscita:0...20 mA, 4...20 mA, 0...5 V, ± 5 V; 0...10 V, ± 10 V.
Alimentazione trasduttore collegato: 3V, 3kHz modificabile tramite software.
Livello d'allarme impostabile in uscita: open deain 60V max, 115mA max.
Allarme di rottura cavo di collegamento.
Risoluzione: 16bit.
Regolazioni: tramite pulsante o software per PC del cliente.
Frequenza: 300Hz impostabile.
Opzione linearizzazione: su richiesta, per poter migliorare la linearità del trasduttore collegato mediante impostazione su banco prova presso Eddylab.
