Trasduttori di posizione tastatore Magnescale mod. DK
Trasduttori di posizione tastatore Magnescale mod. DK
10 a 205mmFS, linearità 2µm max, risoluzione 0,5µm max, uscita encoder, punto riferimento, elettroniche display, ritono molla/pneumatico
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | tastatoridk.pdf |
| Documento PDF: | elettronicatastatorilt.pdf |
| Documento PDF: | elettronicalh.pdf |
| Documento PDF: | elettronicatastatorimg41_mg42.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |

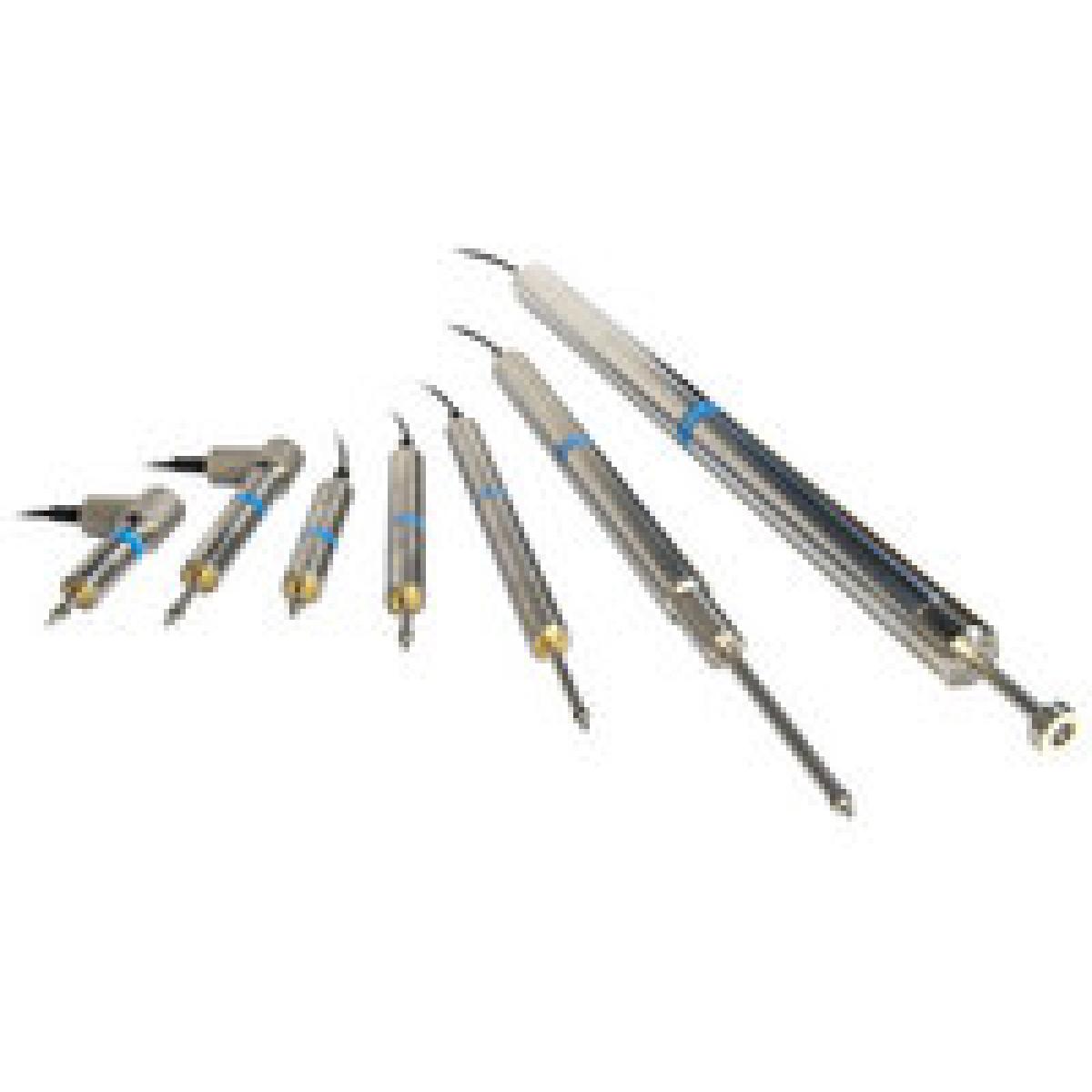

TRASDUTTORE DI SPOSTAMENTO TASTATORE MAGNESCALE “DK10, DK25, DK25, DK50, DK100, DK155, DK205”
Fondi scala: 10-25-50-100-155-205mm
Risoluzione: 0,5µm max.
Precisione(20°C): 2 µm max.
Punto di riferimento: si
Protezione ambientale: IP64 max.(resistente ad olii ed acqua).
Temperatura di lavoro: 0-50°C max.
Collegamento elettrico: cavo 2,4m.
Con ritorno a molla e pneumatico, punta in acciaio/plastica/rubino/ceramica, piatta e rotellina.
Velocità traslazione: 250m/min max. Cicli di vita: 30milioni max.
Uscita segnale: A/B/punto di riferimento, TTL-Line driver - EIA-422, alimentazione: 5V, ±5%(con interpolatore MT14).
Collegabili a:

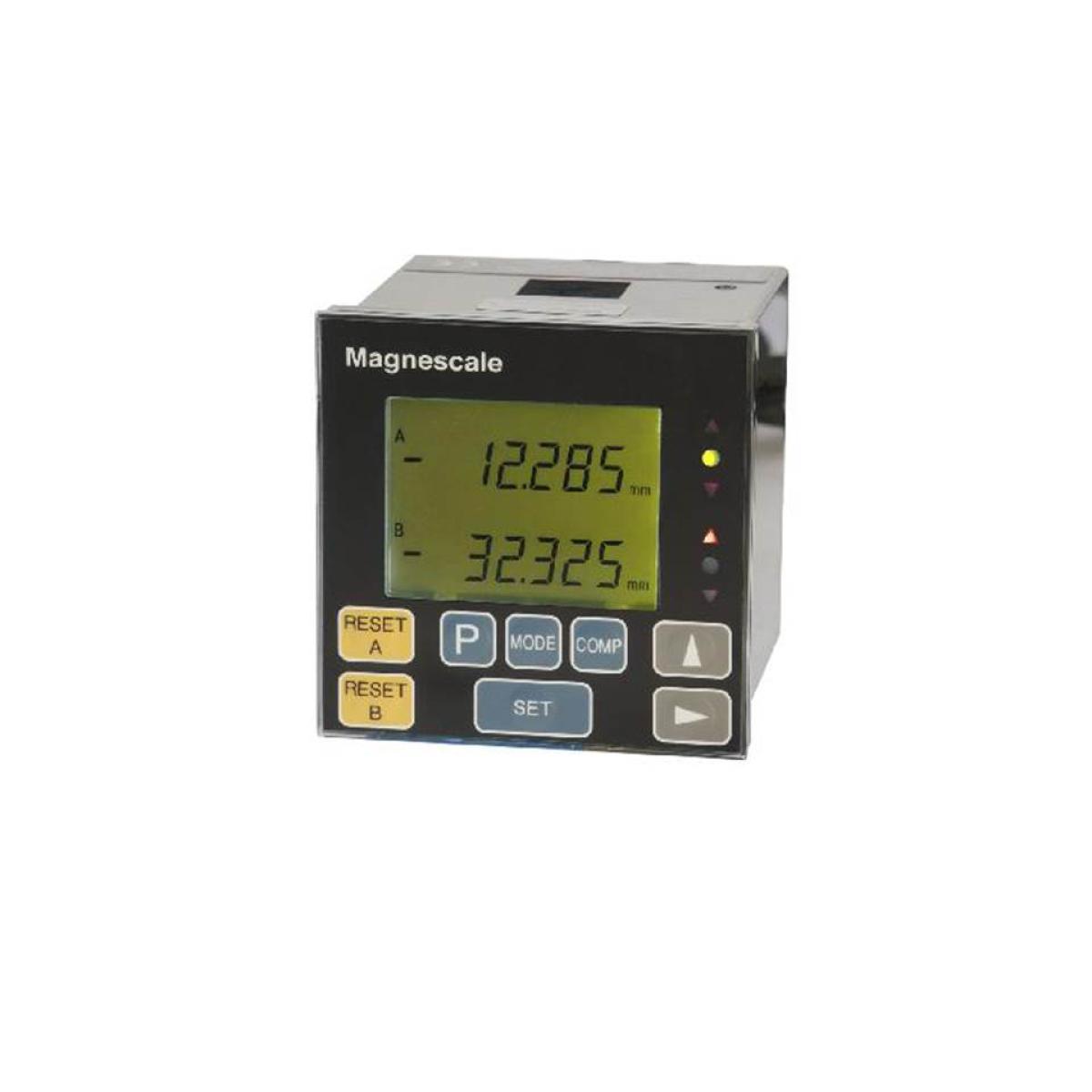

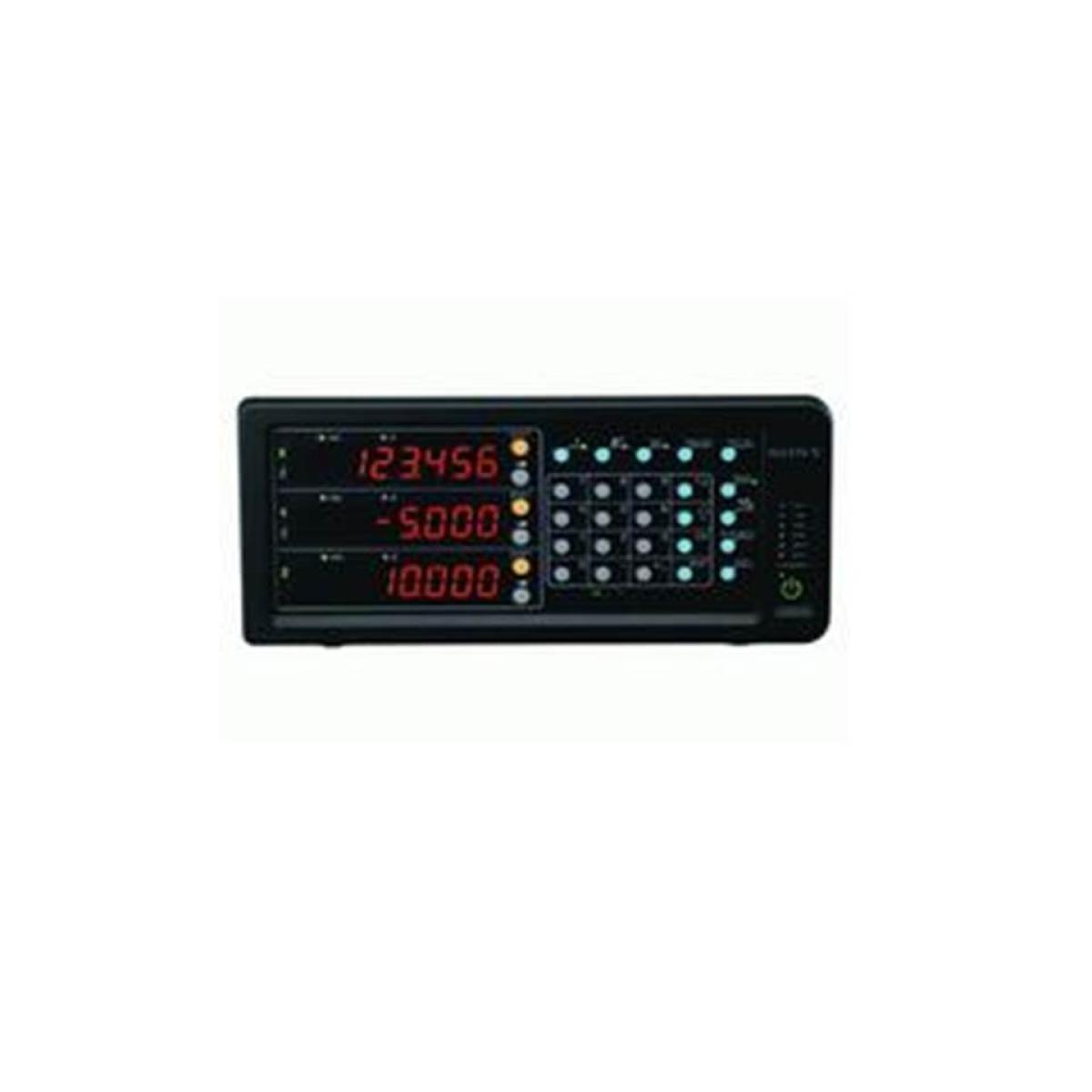

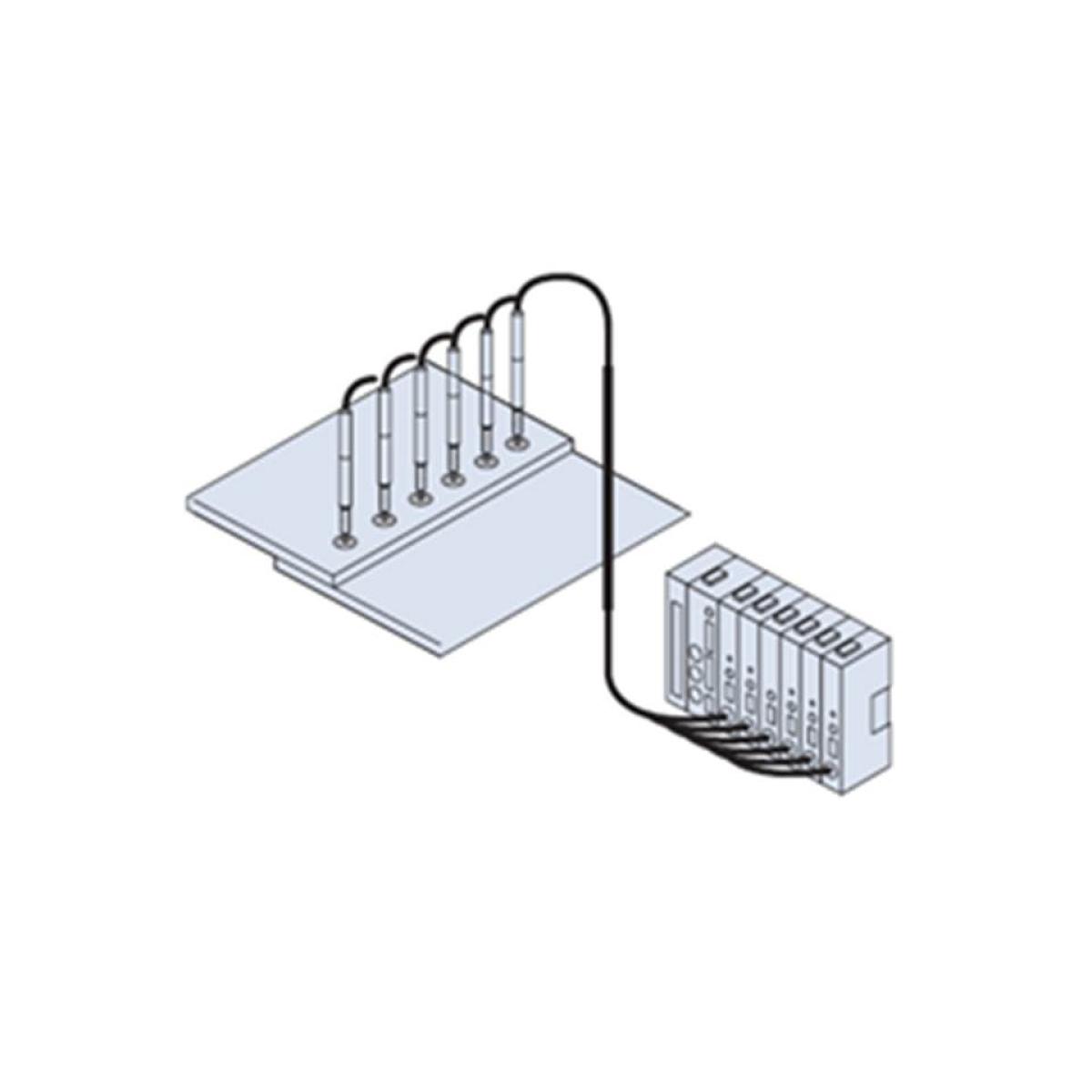

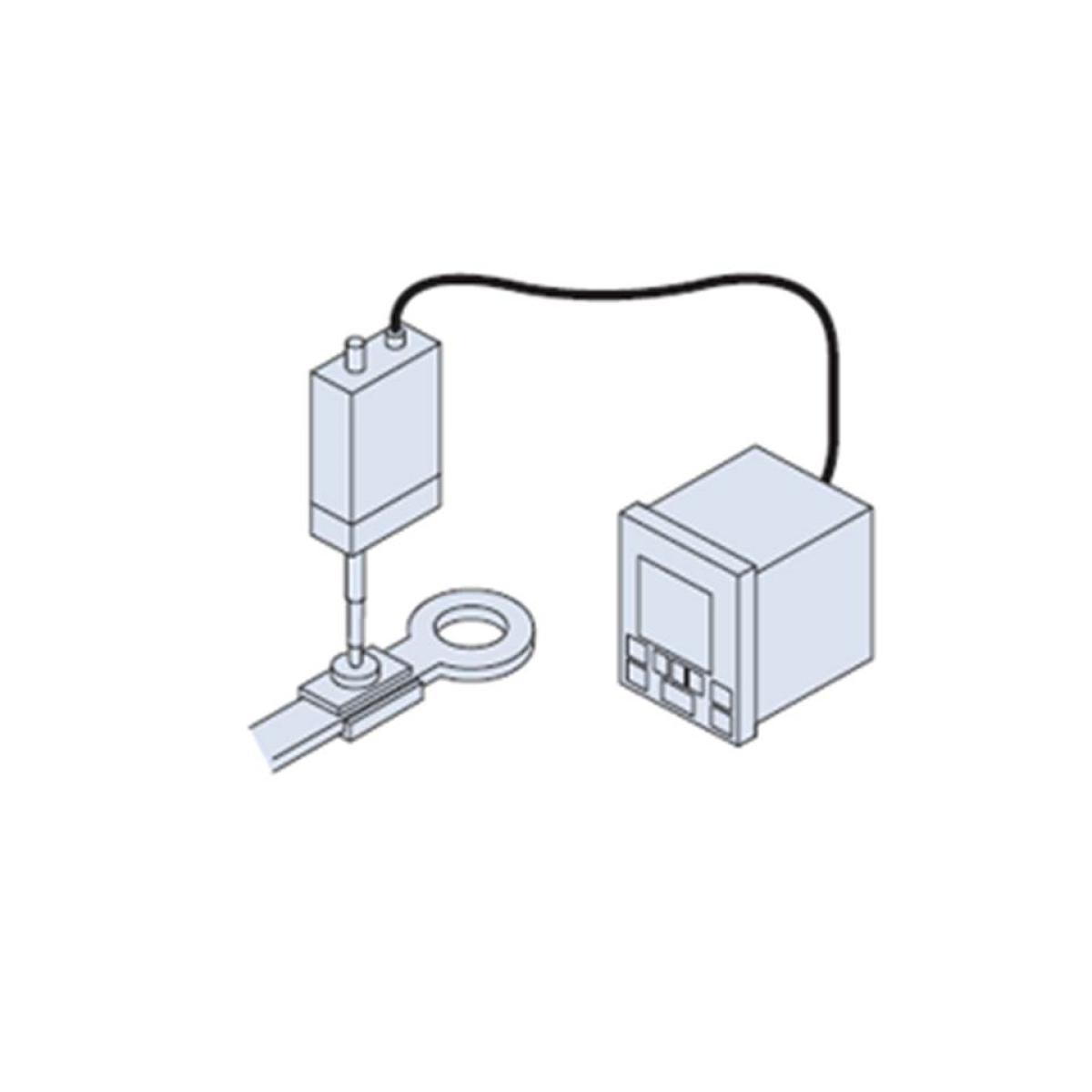

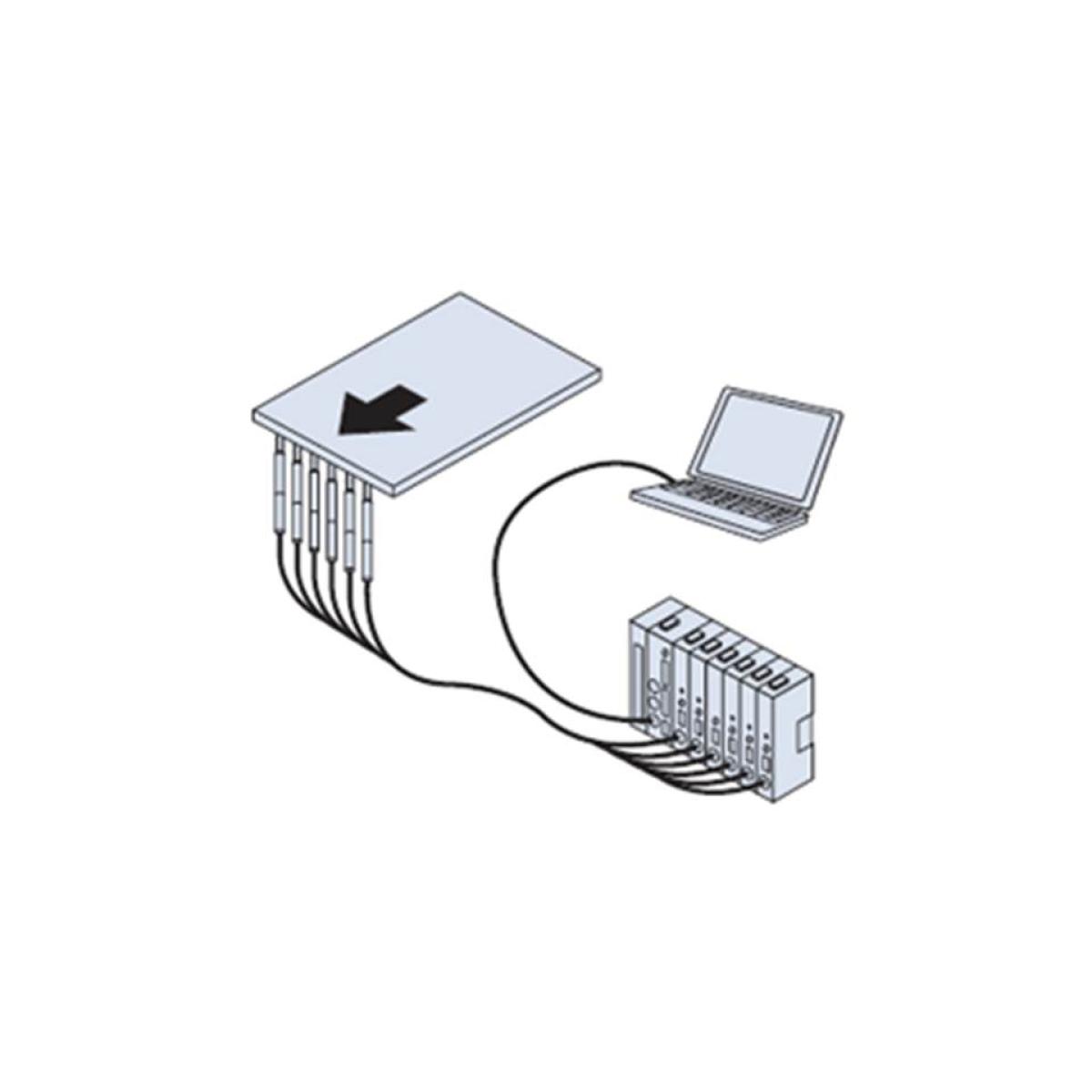

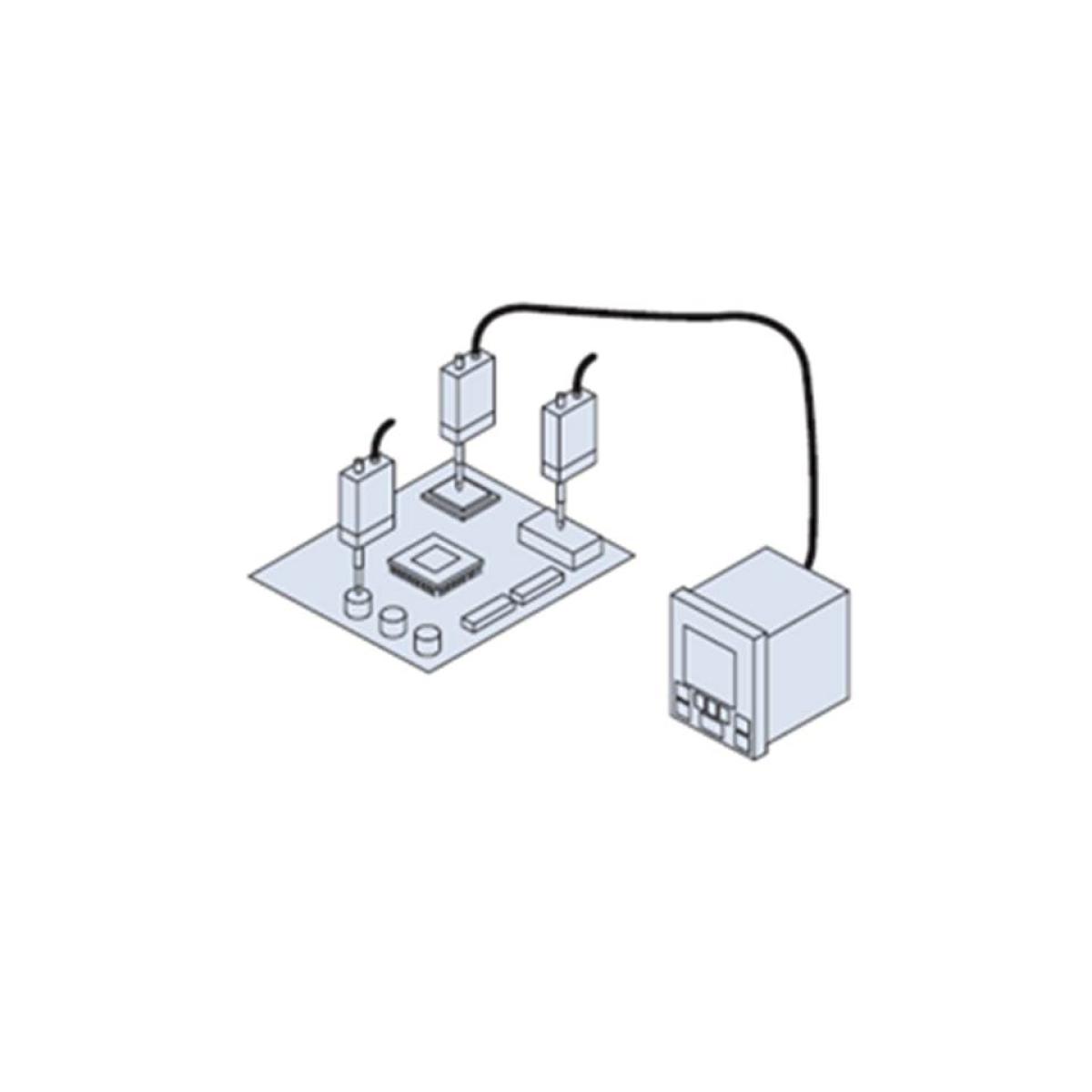

Elettroniche serie LT30: con display LCD 5 cifre, versioni ingresso 1-2 assi, risoluzione selezionabile, memoria dati, uscite BCD ed RS232, comparatore, rester/preset, allarme per velocità max, alimentazione Vcc.Elettroniche LH per macchina utensile: con display a LED 7 cifre, versioni ingresso 1-2-3 assi,alimentazione Vcc/ca, risoluzione selezionale, compensazione errore utensile, funzione reset/preset/restart, memorizzazione valori, funzioni d'allarme(trasduttore non collegato, velocità elevata etc.).Elettroniche MG40: elettroniche fino a 4 assi di misura collegabili tra di loro in modo da avere un rete fino a 100 trasduttori di misura, alta velocità di trasmissione dati, uscita Ethernet e/o CC-Link, funzioni di picco massimo/minimo, funzioni di comparazione, funzioni di reset/preset, alimentazione Vcc.
Fondi scala: 10-25-50-100-155-205mm
Risoluzione: 0,5µm max.
Precisione(20°C): 2 µm max.
Punto di riferimento: si
Protezione ambientale: IP64 max.(resistente ad olii ed acqua).
Temperatura di lavoro: 0-50°C max.
Collegamento elettrico: cavo 2,4m.
Con ritorno a molla e pneumatico, punta in acciaio/plastica/rubino/ceramica, piatta e rotellina.
Velocità traslazione: 250m/min max. Cicli di vita: 30milioni max.
Uscita segnale: A/B/punto di riferimento, TTL-Line driver - EIA-422, alimentazione: 5V, ±5%(con interpolatore MT14).
Collegabili a:
Elettroniche serie LT30: con display LCD 5 cifre, versioni ingresso 1-2 assi, risoluzione selezionabile, memoria dati, uscite BCD ed RS232, comparatore, rester/preset, allarme per velocità max, alimentazione Vcc.Elettroniche LH per macchina utensile: con display a LED 7 cifre, versioni ingresso 1-2-3 assi,alimentazione Vcc/ca, risoluzione selezionale, compensazione errore utensile, funzione reset/preset/restart, memorizzazione valori, funzioni d'allarme(trasduttore non collegato, velocità elevata etc.).Elettroniche MG40: elettroniche fino a 4 assi di misura collegabili tra di loro in modo da avere un rete fino a 100 trasduttori di misura, alta velocità di trasmissione dati, uscita Ethernet e/o CC-Link, funzioni di picco massimo/minimo, funzioni di comparazione, funzioni di reset/preset, alimentazione Vcc.
