Trasduttori di posizione magnetostrittivi mod. 953VMAX
Trasduttori di posizione magnetostrittivi mod. 953VMAX
25-7671mmFS, uscite analogiche e digitali, robusti, precisi, ampio range termico e di alimentazione, ricalibrabili sul campo, diagnostica
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | 20130709AmetekTrasduttoriPosizione.it.pdf |
| Documento PDF: | GemcoLDTZ144Rev10.pdf |
| Documento PDF: | 953SSI_Manual_Z330_R3_.pdf |
| Documento PDF: | 953A_Manual_Z191_rev_3.pdf |
| Documento PDF: | 953D_Manual_Z274_R2.pdf |

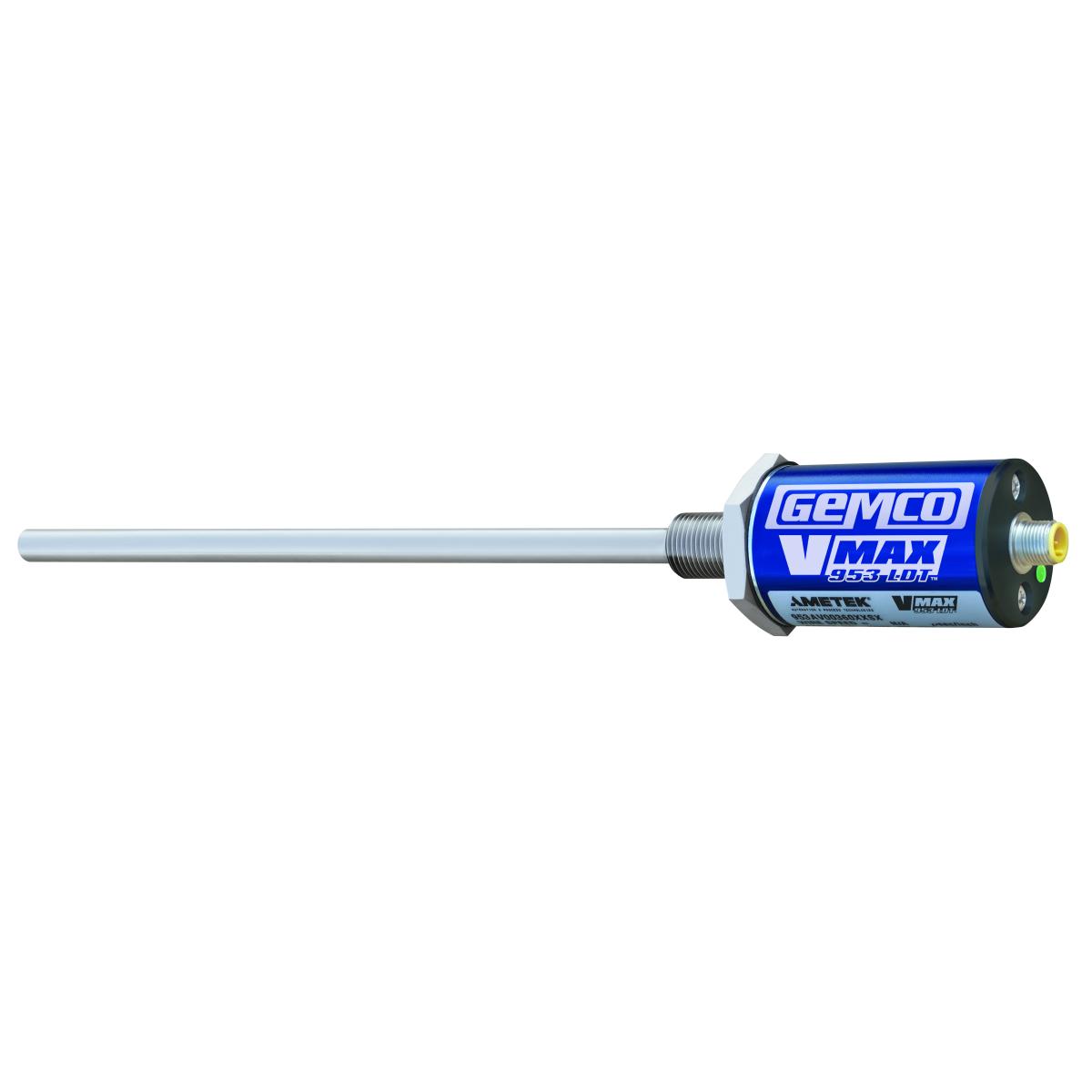

Mod. 953 VMAX™
Trasduttore di spostamento lineare magnetostrittivo, per misure assolute di posizione, con sonda di misura tubolare, molto resistente ad urti e vibrazioni, ampio range d’alimentazione e di funzionamento termico.
Facile da installare: con LED a tre colori per diagnostica dello stato di funzionamento e possibilità di ritarare la posizione di zero e fondo scala del segnale d’uscita analogico sul campo.
Fondi scala: 25 fino a 7671mmFS(con step di 1mm).
Uscite:
Mod. 953A: 0-5V, ±5V, 0-10V, ±10V, 4-20mA, 20-4mA.Mod. 953D: RS422 Start Stop, RS422 PWM interrogazione interna/esterna, RS422 impulso di controllo, Start Stop Impulso TTL.Mod. 953SSI: uscita SSI, 24,25 o 26bit, Codice binario o Gray(opzione bit di parità ed errore), aggiornamento posizione; valori misurati: posizione 1 cursore, velocità e differenziale. Alimentazione: 7-30Vcc(1W potenza assorbita, 24Vcc@40mA tipici).
Linearità: <0,01% o ±0,127mm(il maggiore dei due).
Isteresi: 0,0254mm.
Risoluzione:
953A: interna 0,0015mm, uscita 16bit.953SSI: 1, 2, 5, 10, 20µm(standard 5 µm).953D: dipendente dall’elettronica che riceve il segnale.Materiali: alluminio, inox incluso connettore(opzione).
Alta robustezza: a vibrazioni: 30G(testato in laboratorio); a shock: 1000G(testato in laboratorio).
Pozzetto: per applicazioni idrauliche permette l’estrazione della sonda di misura senza dover svuotare il circuito idraulico.

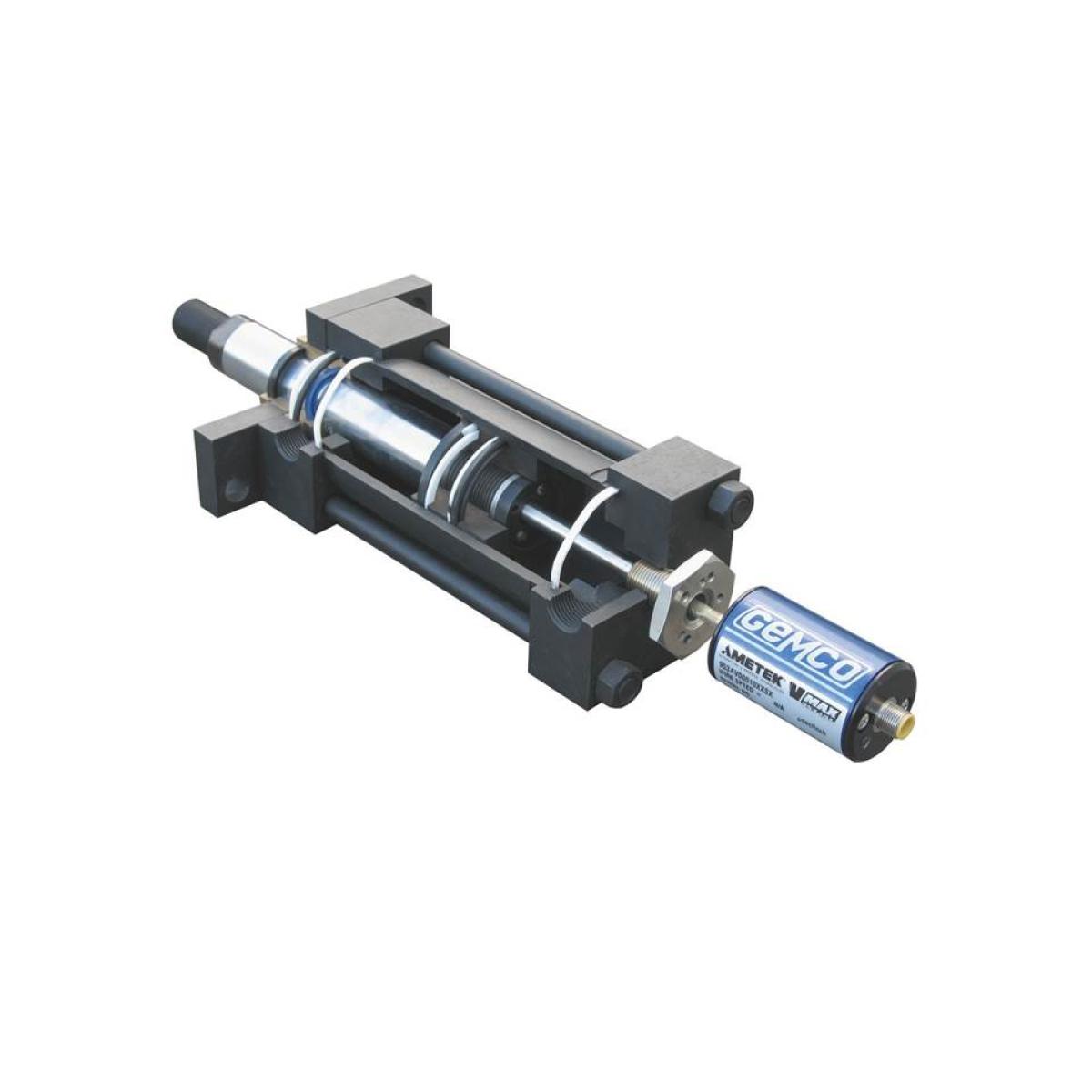

Cursore: anello magnetico in acciaio inox od alluminio, disponibili distanziali per fissaggio cursori in cilindri idraulici.
Multi cursore: uscita digitale Start Stop(opzione).
Connessione elettrica: connettore.
Protezione ambientale: IP68.
Sonda di misura resistente a: 344bar(continua), 689bar(picco).
Temperatura di funzionamento: -40 a 105°C sonda di misura, -40 a +85°C(contenitore elettronica).
Applicazioni tipiche: automazione, misura e controllo attuatori(cilindri idraulici e pneumatici etc.), tessile, macchine stampa flessografiche, packaging, veicoli industriali, macchine fonderia, macchine utensili(presse, calandre, macchine deformazione metalli etc.), controllo saracinesche dighe e turbine, impianti generazione energia elettrica, macchine prova materiali, marmomacchine, elettromedicale, macchine legno, macchine plastica, impianti trattamento acque etc.
