955C Brik

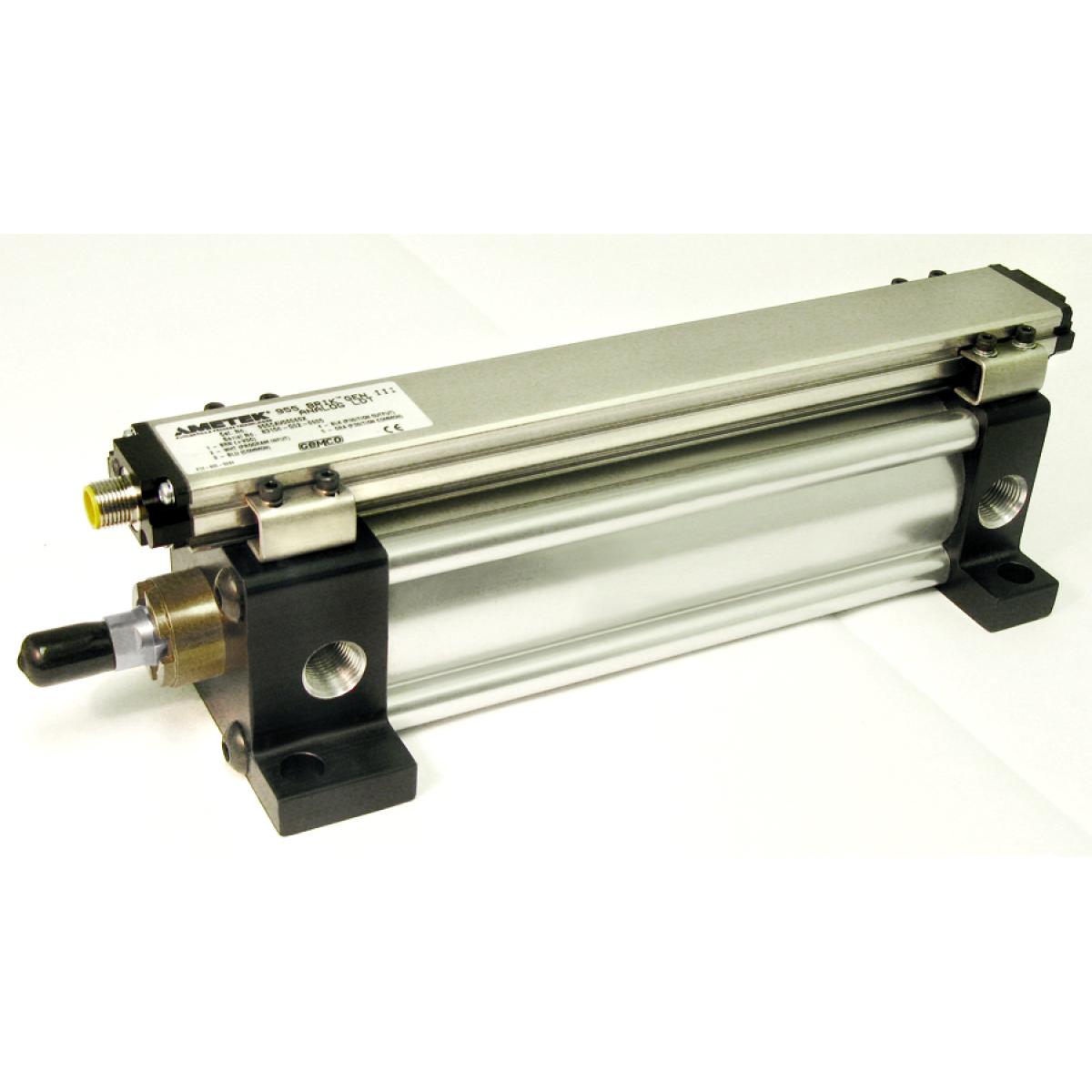

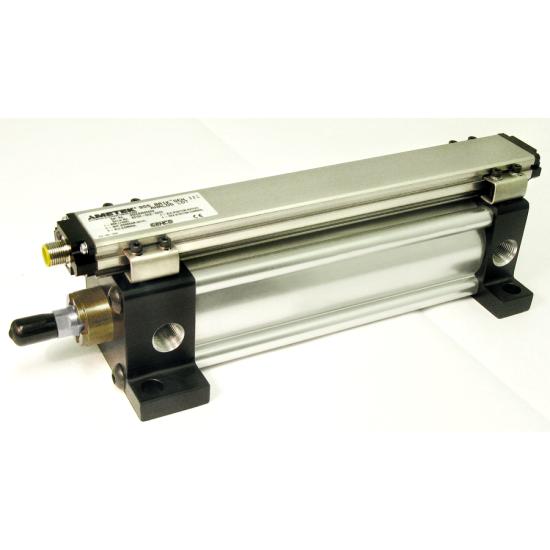

Trasduttore di spostamento lineare magnetostrittivo, per misure assolute di posizione, con sonda di misura in alluminio estremamente piatta e compatta ed economicamente conveniente.
Utilizzabile fissato su cilindri pneumatici in modo da rilevare la posizione dello stelo meditante rilevazione della posizione del magnete interno al cilindro.
Facile da installare: con LED a tre colori per diagnostica dello stato di funzionamento(verde: ok, giallo: cursore fuori zona misura, rosso: no cursore) e possibilità di ritarare la posizione di zero e fondo scala del segnale d’uscita analogico sul campo.
Fissaggio meccanico: mediante adattatori che possono essere facilmente fatti scorrere inferiormente sulle guide laterali inferiori.
Fondi scala: 0 a 127 sino a 4572mmFS(con step di 1mm).
Uscite
Analogiche: 0-10V, 10-0V, 4-20mA, 20-4mA.
Digitali: impulso di controllo, impulso variabile, RS422 Start Stop.
Alimentazione: 13,5-30Vcc, 2,5W max.(120mA@15Vcc).
Linearità: <±0,05%.
Ripetibilità: 0.006%.
Risoluzione:
·         Interna: 0,0254mm
·         Analogica: 16bit.
·         Digitale: dipendente dall’elettronica che ne riceve il segnale.
·         Quadratura: 0,0254mm
Materiali: sonda di misura alluminio.
Connessione elettrica: connettore.
Protezione ambientale: IP67(IP68 opzione).
Temperatura di funzionamento: -20 a +70°C.
Applicazioni tipiche: per misure di posizione di steli di cilindri pneumatici.
