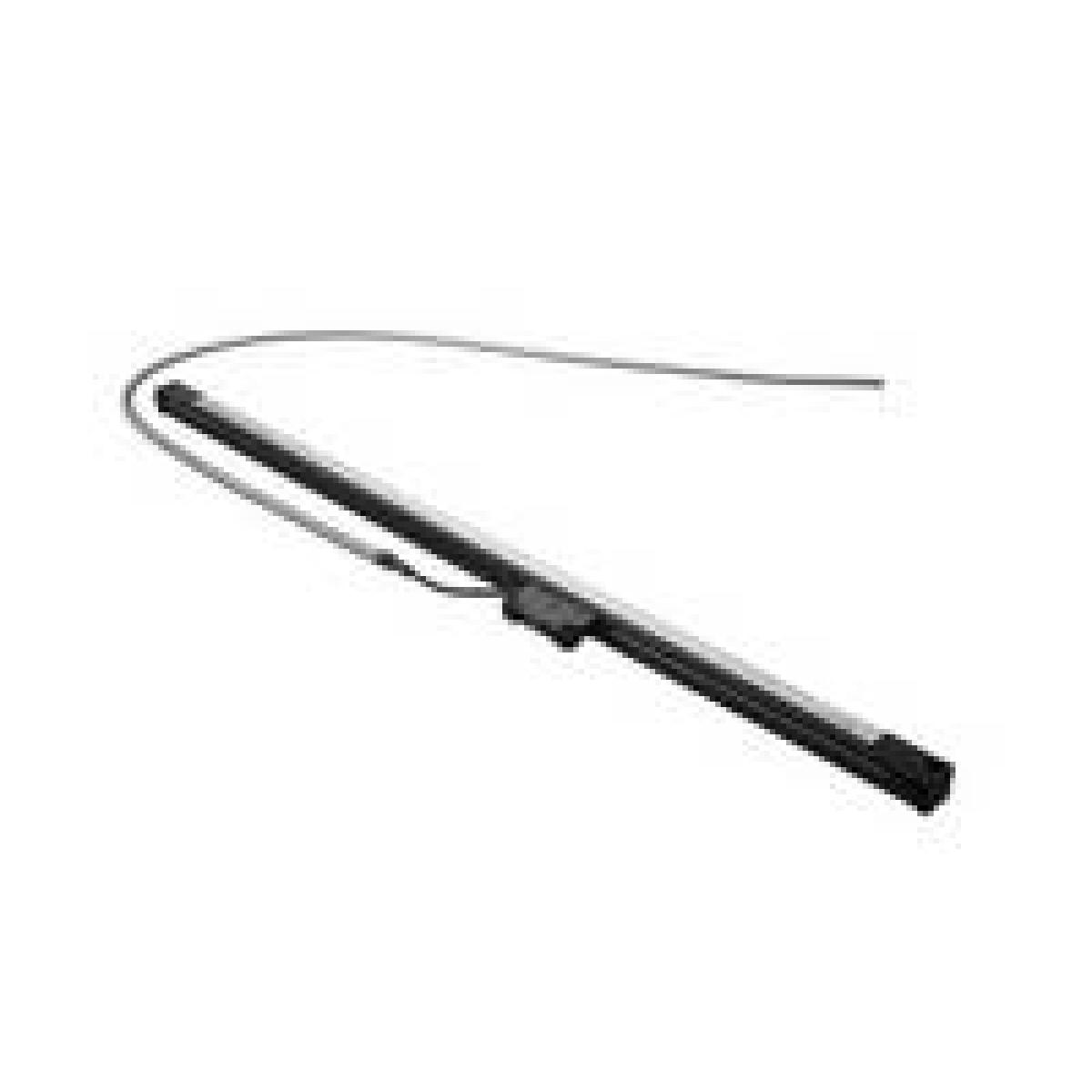

Trasduttori di posizione a riga Magnescale mod. SJ700A
Trasduttori di posizione a riga Magnescale mod. SJ700A
150 a 1600mmFS, uscita encoder, linearità ±10µm max, risoluzione 5µm max, resistente, compatto
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | Digital_Magnetic_Scale_SJ700A.pdf |
| Documento PDF: | digital_display_LG20.pdf |
| Documento PDF: | digital_display_LH70_LH71.pdf |
| Documento PDF: | 20160913EddyLabEncoderMagnetici.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A RIGA SJ700A
Fondi scala: 150-250-350-400-500-650-800-950-1050-1250-1400-1600mm
Collegabile a: elettronica LG, LH, LY.
Risoluzione(20°C): 5µm max.
Linearità(20°C): ±10µm(≤800mmFS), ±15µm(≥900mmFS) .
Punto di riferimento: no
Protezione ambientale: IP54 max. Resistente a vibrazioni.
Temperatura di lavoro: 0-40°C max.
Collegamento elettrico: cavo 5m max, connettore.
Velocità traslazione: 60m/min max.
Uscita segnale: TTL Linedriver(RS422), AB/segnale quadratura, Z.
Alimentazione: 5Vcc, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento.LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
Fondi scala: 150-250-350-400-500-650-800-950-1050-1250-1400-1600mm
Collegabile a: elettronica LG, LH, LY.
Risoluzione(20°C): 5µm max.
Linearità(20°C): ±10µm(≤800mmFS), ±15µm(≥900mmFS) .
Punto di riferimento: no
Protezione ambientale: IP54 max. Resistente a vibrazioni.
Temperatura di lavoro: 0-40°C max.
Collegamento elettrico: cavo 5m max, connettore.
Velocità traslazione: 60m/min max.
Uscita segnale: TTL Linedriver(RS422), AB/segnale quadratura, Z.
Alimentazione: 5Vcc, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento.LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
