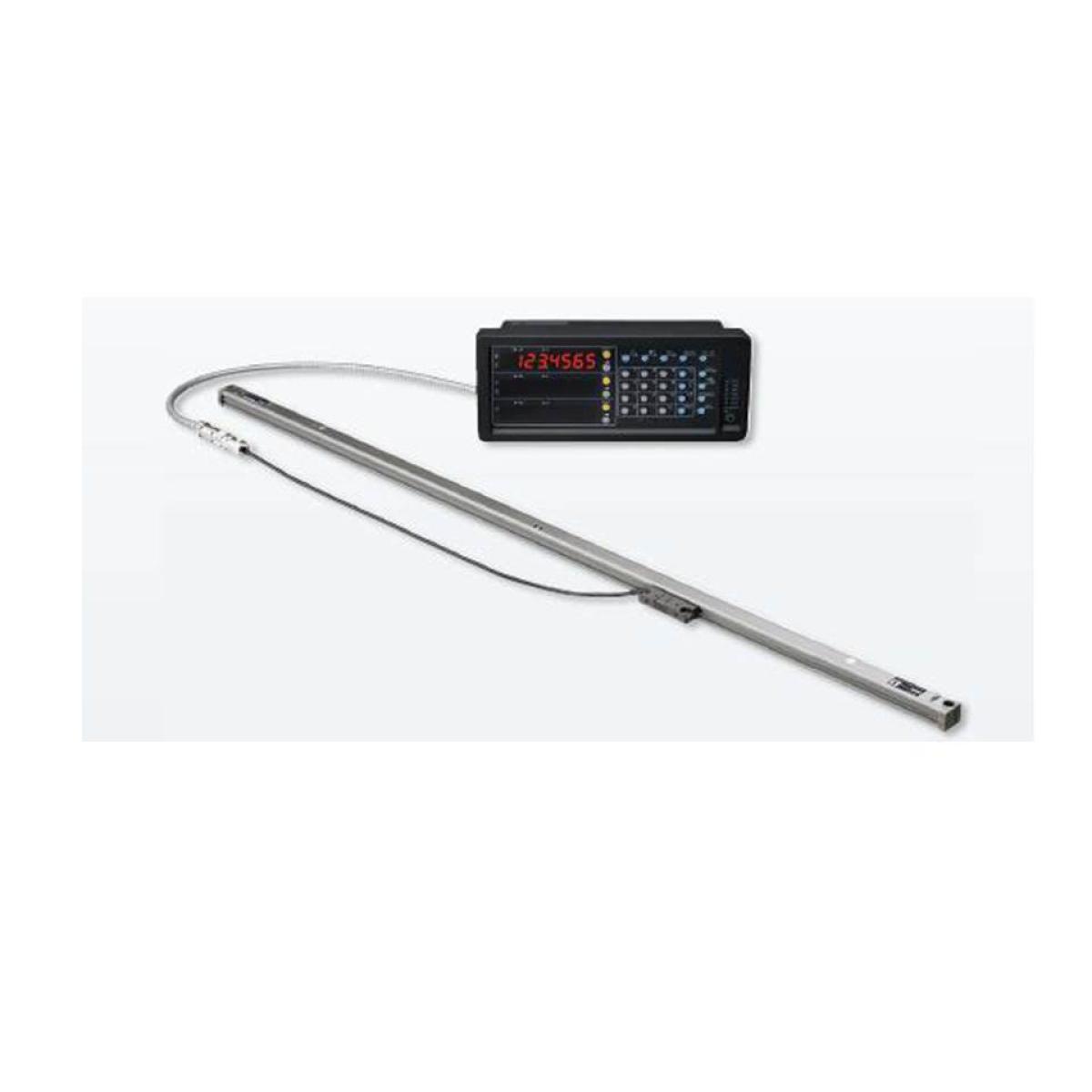

Trasduttori di posizione a riga Magnescale mod. GB-ER
Trasduttori di posizione a riga Magnescale mod. GB-ER
50 a 2200mmFS, uscita encoder, linearità ±5µm max, risoluzione 0,5µm max, punto di riferimento, robusti, compatti
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | Digital_Magnetic_Scale_GBER_SR138.pdf |
| Documento PDF: | digital_display_LG20.pdf |
| Documento PDF: | digital_display_LH70_LH71.pdf |
| Documento PDF: | 20160913EddyLabEncoderMagnetici.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A RIGA GB-ER
Collegabile a: elettronica LG, LH, LY.
Fondi scala: 50-100-150-200-250-300-350-400-450-500-550-600-650-700-760-850-950-1050-1250-1400-1600-1850-2050-2200mm
Risoluzione(20°C):(5+5*FS/100)µm.
Linearità(20°C): ±5µm max.
Punto di riferimento: centrale, su richiesta in altra posizione.
Protezione ambientale: IP54(resistente ad olii ed acqua). Resistente a vibrazioni.
Temperatura di lavoro: 0-40°C max.
Collegamento elettrico: cavo 3m.
Velocità traslazione: 60m/min max.
Uscita segnale: TTL Linedriver(RS422), AB/segnale quadratura, Z.
Alimentazione: 5Vcc, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento.LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
Collegabile a: elettronica LG, LH, LY.
Fondi scala: 50-100-150-200-250-300-350-400-450-500-550-600-650-700-760-850-950-1050-1250-1400-1600-1850-2050-2200mm
Risoluzione(20°C):(5+5*FS/100)µm.
Linearità(20°C): ±5µm max.
Punto di riferimento: centrale, su richiesta in altra posizione.
Protezione ambientale: IP54(resistente ad olii ed acqua). Resistente a vibrazioni.
Temperatura di lavoro: 0-40°C max.
Collegamento elettrico: cavo 3m.
Velocità traslazione: 60m/min max.
Uscita segnale: TTL Linedriver(RS422), AB/segnale quadratura, Z.
Alimentazione: 5Vcc, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento.LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
