Trasduttore spostamento cilindri idraulici SM-HYD-F18
Trasduttore spostamento cilindri idraulici SM-HYD-F18
2-200mmFS, uscite amplificate 0-20mA/4-20mA/0-5V/±5V/0-10V/±10V, pressione cilidnro 150bar, IP68 max, -40 a +200°C max, precisione 0,3%FS
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | Inductive_Transducer_SM_F18.pdf |
| Documento PDF: | 20250213 MAFtec Catalogo Prodotti.pdf |

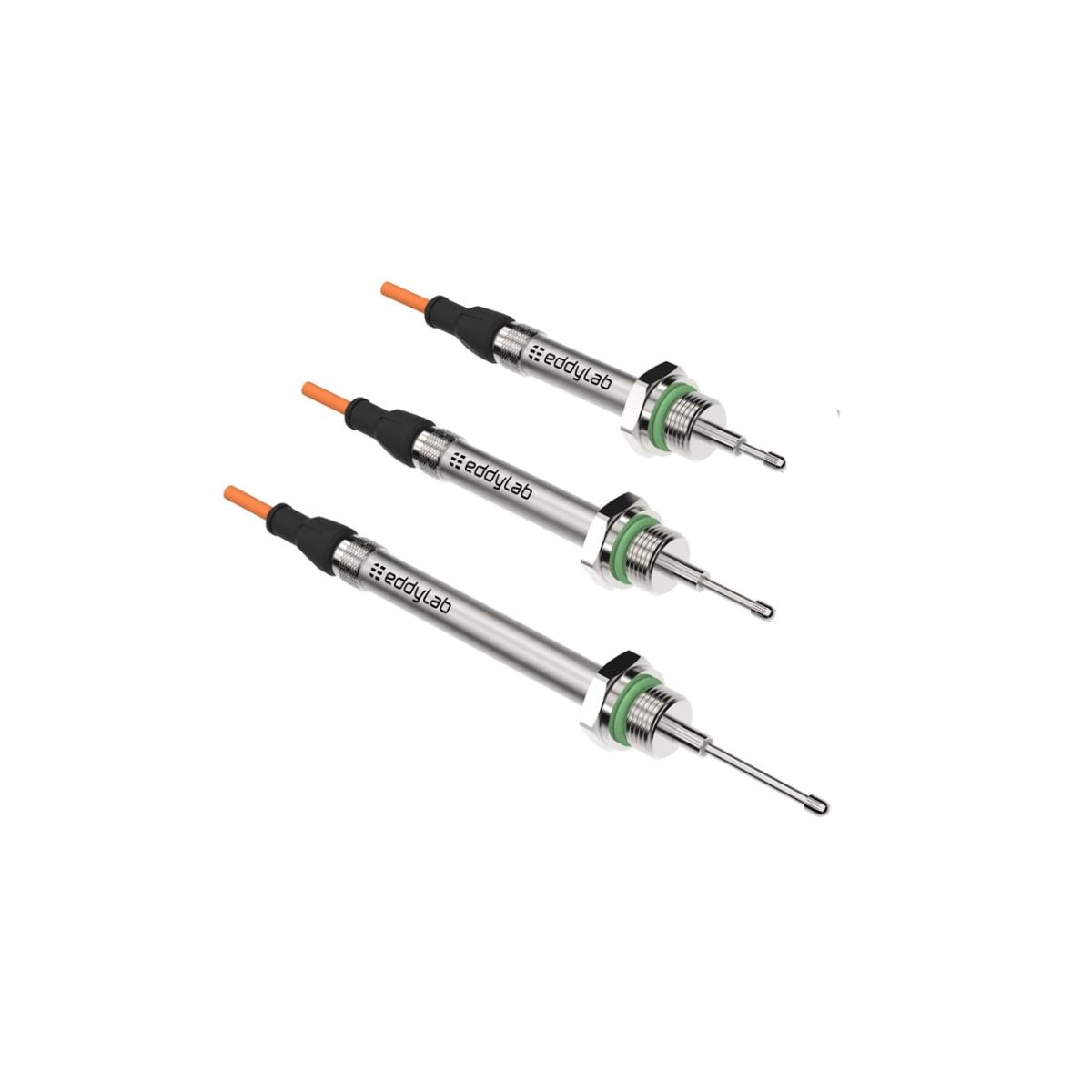

TRASDUTTORI DI POSIZIONE LVDT MOD. SM-HYD-F18
Trasduttori di posizione per applicazioni idrauliche entro cilindri idraulici, disponibili versioni guidate e non guidate, con attacco filettato ed anche con tastatore e ritorno a molla(fino a 50mm FS).
Robusti, compatti, disponibili anche secondo specifiche della clientela.
Fondi scala: 2-5-10-25-50-100-200mm.
Linearità: 0,3FS(opzione 0,2%FS).
Protezione ambientale: IP67.
Cilindro idraulico: pressione: sino a 150bar, attacco idraulico: M18x1,5.
Temperatura di lavoro: trasduttore: -40 a +120°C(opzione fino a 150°C), elettronica: -40 a +85°C.
Diametro: 12mm.
Connessione elettrica: connettore M12, cavo(100m max. tra trasduttore ed elettronica).
ELETTRONICA DI CONDIZIONAMENTO DEEneo PER TRASDUTTORI LINEARI LVDT
L'elettronica DDEneo è un'elettronica digitale di nuova generazione collegabile a trasduttori di spostamento lineare induttivi di tipo LVDT.
L'elettronica è montabile su barra DIN, alimenta il singolo trasduttore collegato e fornisce segnali analogici che la clientela manda verso l'elettronica del macchinario(PLC, DAQ etc.).
Nr. trasduttori colleabili: 1pz.
Digitale a microcontrollore.
Montaggio: barra DIN o su cavo trasduttore.
Alimentazione: 9-36Vcc.
Segnali in uscita:0...20 mA, 4...20 mA, 0...5 V, ± 5 V; 0...10 V, ± 10 V.
Alimentazione trasduttore collegato: 3V, 3kHz modificabile tramite software.
Livello d'allarme impostabile in uscita: open deain 60V max, 115mA max.
Allarme di rottura cavo di collegamento.
Risoluzione: 16bit.
Regolazioni: tramite pulsante o software per PC del cliente.
Frequenza: 300Hz impostabile.
Opzione linearizzazione: su richiesta, per poter migliorare la linearità del trasduttore collegato mediante impostazione su banco prova presso Eddylab.
