Trasduttore spostamento cilindri idraulici MOD. SM-HYD
Trasduttore spostamento cilindri idraulici MOD. SM-HYD
2-180mm FS, uscite amplificate 0-20mA/4-20mA/0-5V/±5V/0-10V/±10V, 400bar pressione cilindro, IP67, -40 a +150°C max, precisione 0,3-0,8%FS.
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | inductive transducer_SM HYD |
| Documento PDF: | 20250213 MAFtec Catalogo Prodotti.pdf |

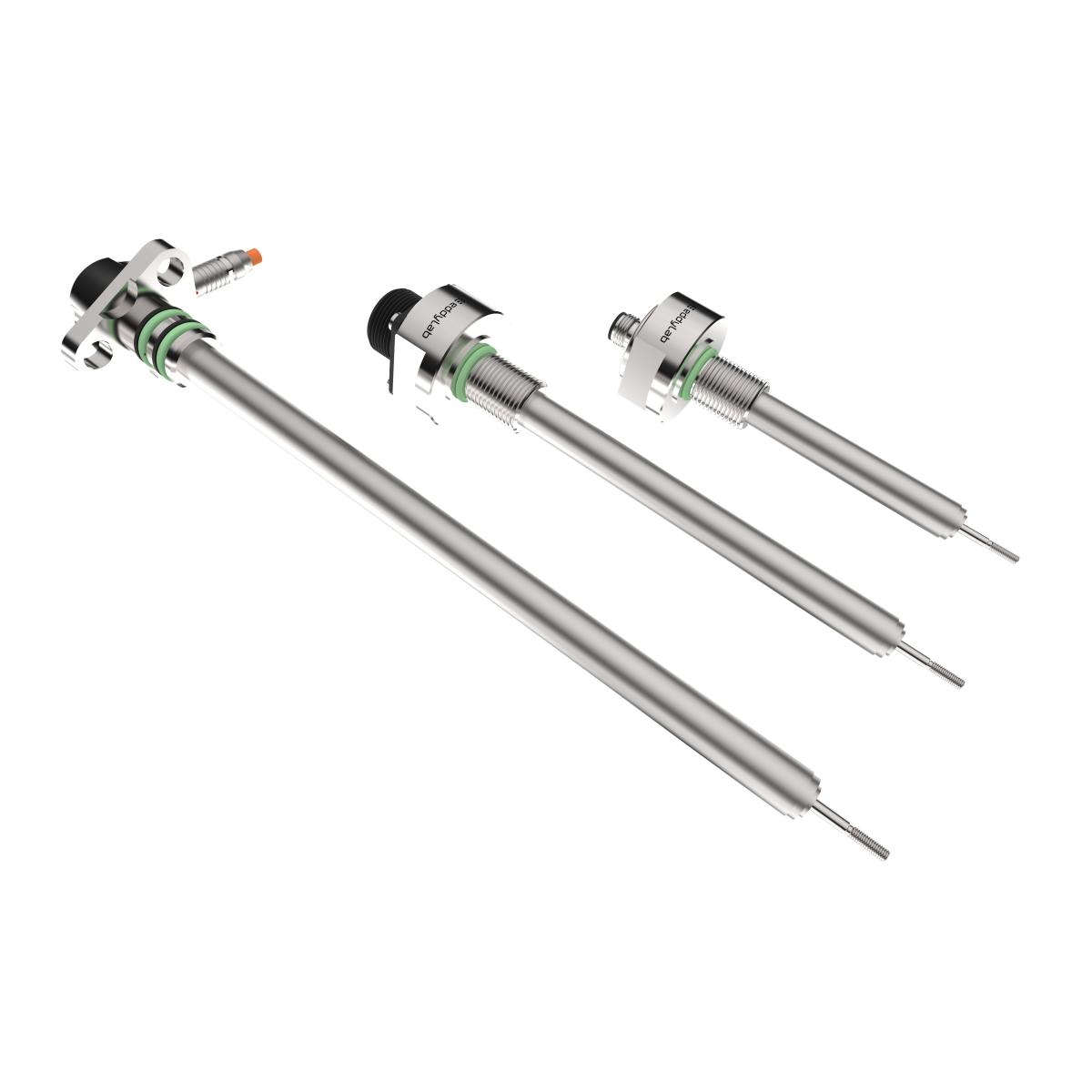

TRASDUTTORI DI POSIZIONE LVDT MOD. SM-HYD
Trasduttori di posizione per cilindri idraulici, misurano la posizione dello stelo rispetto alla camicia.
Robusti, compatti, disponibili anche secondo specifiche della clientela.
La versione S18 ha la testa di misura flangiata particolarmente compatta(altezza 20mm, diametro 50mm) rendondo possibile cilindri compatti che possono facilmente essere installati nel macchinario.
Fondi scala: 2-5-10-25-50-100-120-140-160-180mm.
Linearità: 0,3 fino a 0,8%FS in funzione del FS(opzione 0,2%FS).
Protezione ambientale: IP67.
Cilindro idraulico: pressione: sino a 400bar, attacco idraulico: M18x1,5 oppure M30x1,5.
Temperatura di lavoro: trasduttore: -40 a +120°C(opzione fino a 150°C), elettronica: -40 a +85°C.
Diametro: 12mm.
Connessione elettrica: connettore M12, cavo(100m max. tra trasduttore ed elettronica).
ELETTRONICA DI CONDIZIONAMENTO DEEneo PER TRASDUTTORI LINEARI LVDT
L'elettronica DDEneo è un'elettronica digitale di nuova generazione collegabile a trasduttori di spostamento lineare induttivi di tipo LVDT.
L'elettronica è montabile su barra DIN o sul cavo del trasduttore, alimenta il singolo trasduttore collegato e fornisce segnali analogici che la clientela manda verso l'elettronica del macchinario(PLC, DAQ etc.).
Nr. trasduttori colleabili: 1pz.
Digitale a microcontrollore.
Montaggio: barra DIN o su cavo trasduttore.
Alimentazione: 9-36Vcc.
Segnali in uscita:0...20 mA, 4...20 mA, 0...5 V, ± 5 V; 0...10 V, ± 10 V.
Alimentazione trasduttore collegato: 3V, 3kHz modificabile tramite software.
Livello d'allarme impostabile in uscita: open deain 60V max, 115mA max.
Allarme di rottura cavo di collegamento.
Risoluzione: 16bit.
Regolazioni: tramite pulsante o software per PC del cliente.
Frequenza: 300Hz impostabile.
Opzione linearizzazione: su richiesta, per poter migliorare la linearità del trasduttore collegato mediante impostazione su banco prova presso Eddylab.
