Trasduttore posizione riga/nastro Magnescale SL110/130, PL81/PL82
Trasduttore posizione riga/nastro Magnescale SL110/130, PL81/PL82
200-2000mmFS riga, 200-30000mmFS nastro, uscite encoder, risoluzione 10-100μm max, compatti, robusti
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | 20160913EddyLabEncoderMagnetici.pdf |
| Documento PDF: | magnetic_tape_PL81_82.pdf |
| Documento PDF: | digital_display_LH70_LH71.pdf |
| Documento PDF: | digital_display_LG20.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A RIGA SL110 E NASTRO MAGNETICO SL130.
Collegabile a: teste di misura PL20C con display LG/LH/LY, PL25 con Interpolatore MJ100/110, PL81/PL82.
SL110: trasduttore di spostamento a riga, profilo molto basso, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-600-700-800-1000-1200-1500-1600-1700-1800-2000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): ±(25+5*FS/1000)μm; FS: fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.

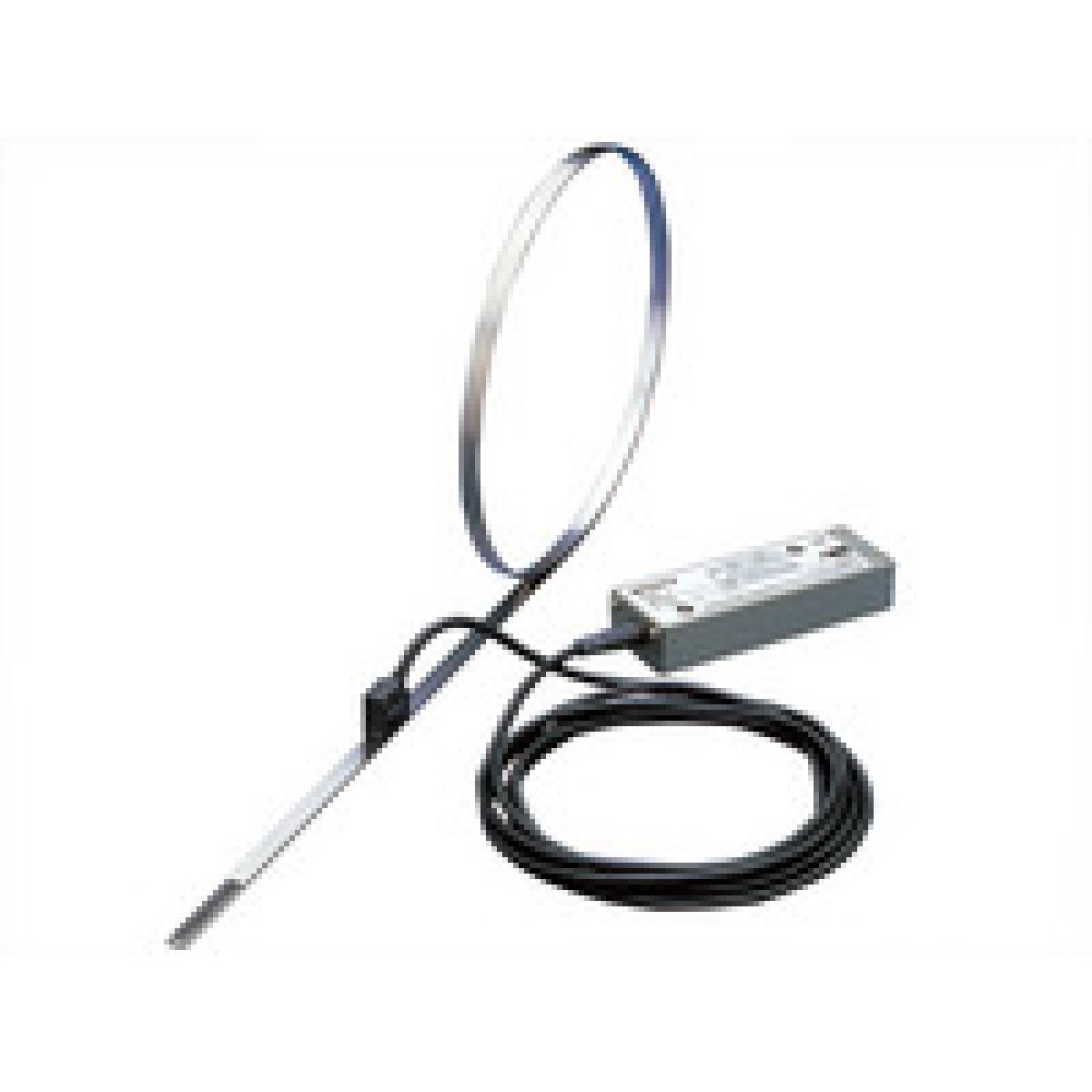

SL130: trasduttore di spostamento a nastro magnetico incollabile, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-1000-1500-1600-1700-1800-2000-2500-3000-4000-5000-6000-7000-8000-9000-10000-20000-30000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): FS≤7000mm:(25+5*FS/1000)μm, FS≥8000mm:(25+5*FS/1000+10N)μm; FS ≤10000: N=1 / FS =20000: N=1 / FS =30000: N=3; FS= fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.
TESTA DI MISURA FLOTTANTE CON INTERPOLATORE PL81/PL82
Collegabile a: riga di misura SL110 e nastro magnetico incollabile SL130(la testa di misura dista 1,5mm max. dal supporto magnetico).
Risoluzione(20°C): 10, 20, 25, 50, 100µm.
Precisione(20°C):(50+10*FS/1000) FS: fondo scala.
Punto di riferimento: no.
Protezione ambientale: IP67. Resistente a vibrazioni.
Temperatura di lavoro: 0-45°C max.
Collegamento elettrico: cavo 15m max.
Velocità traslazione: 300m/min max.
Uscita segnale: PL81: open collector 40V max, 100mA; PL82: A/B line driver(EIA422).
Alimentazione PL81: 5Vcc, ±5%; PL82: 10-30Vcc.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento. LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
