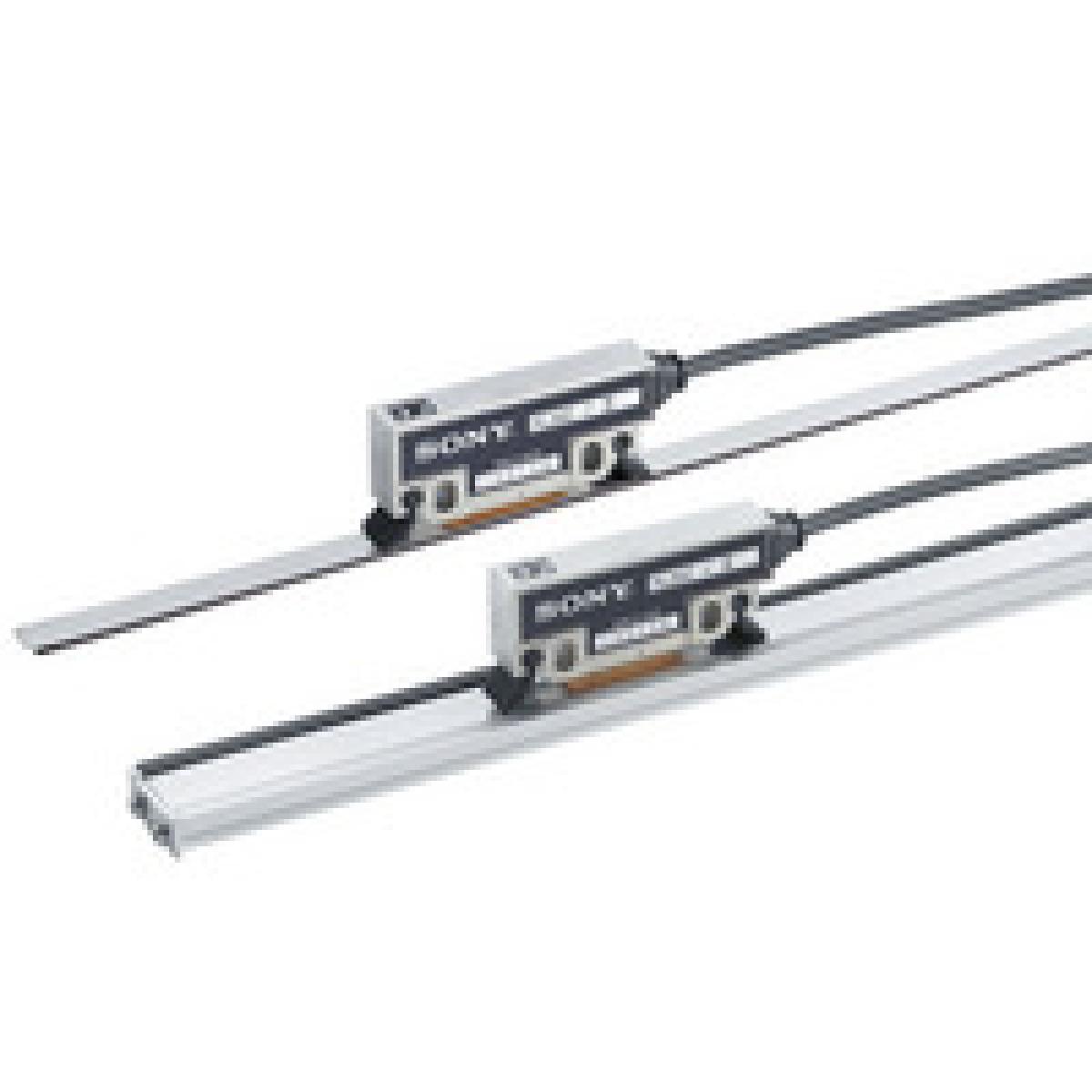

TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A RIGA SL110 E NASTRO MAGNETICO SL130.
Collegabile a: teste di misura PL20C con display LG/LH/LY, PL25 con Interpolatore MJ100/110, PL81/PL82.
SL110: trasduttore di spostamento a riga, profilo molto basso, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-600-700-800-1000-1200-1500-1600-1700-1800-2000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): ±(25+5*FS/1000)μm; FS: fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.
SL130: trasduttore di spostamento a nastro magnetico incollabile, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-1000-1500-1600-1700-1800-2000-2500-3000-4000-5000-6000-7000-8000-9000-10000-20000-30000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): FS≤7000mm:(25+5*FS/1000)μm, FS≥8000mm:(25+5*FS/1000+10N)μm; FS ≤10000: N=1 / FS =20000: N=1 / FS =30000: N=3; FS= fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.

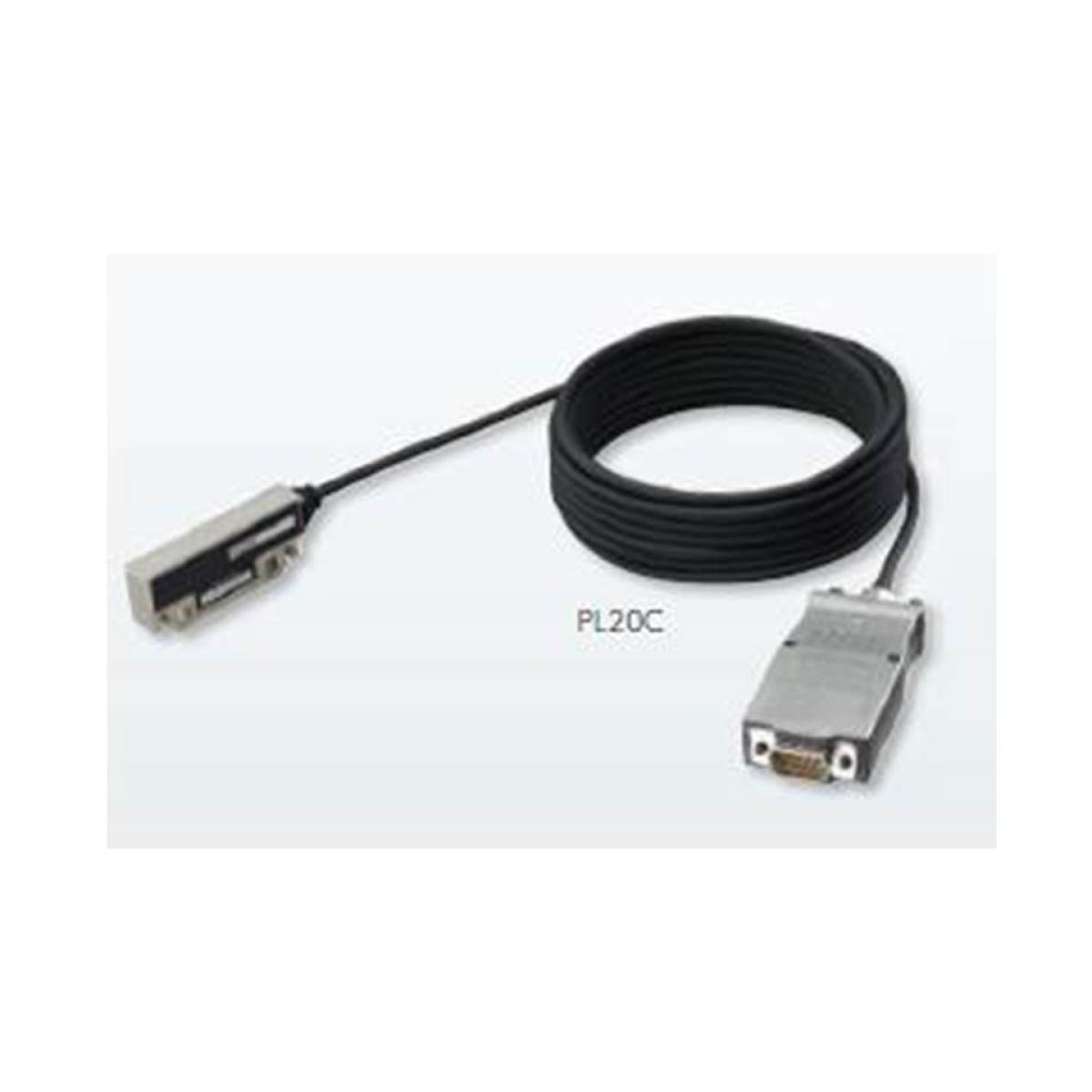

TESTA DI MISURA FLOTTANTE PL20C
Collegabile a: riga di misura SL110 e nastro magnetico incollabile SL130(la testa di misura dista 1,5mm dal supporto magnetico), display LH ed LY.
Risoluzione(20°C): 10µm.
Precisione: FS≤7000mm:(25+5*FS/1000)μm; FS≥8000mm: FS:(25+5*FS/1000+ 10N)μm.
N= FS ≤10000: N=1 / FS =20000: N=1 / FS =30000: N=3
FS= fondo scala.
Punto di riferimento: no.
Protezione ambientale: IP67(resistente ad olii ed acqua). Resistente a vibrazioni.
Temperatura di lavoro: 0-45°C max.
Collegamento elettrico: cavo 30m max.
Velocità traslazione: 300m/min max.
Uscita segnale: AB/segnale quadratura, Z.
Alimentazione: 5V, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento. LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
Collegabile a: teste di misura PL20C con display LG/LH/LY, PL25 con Interpolatore MJ100/110, PL81/PL82.
SL110: trasduttore di spostamento a riga, profilo molto basso, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-600-700-800-1000-1200-1500-1600-1700-1800-2000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): ±(25+5*FS/1000)μm; FS: fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.
SL130: trasduttore di spostamento a nastro magnetico incollabile, con testa di misura flottante.
Fondi scala(FS): 200-300-400-500-1000-1500-1600-1700-1800-2000-2500-3000-4000-5000-6000-7000-8000-9000-10000-20000-30000mm.
Risoluzione(20°C): 10μm max.
Linearità(20°C): FS≤7000mm:(25+5*FS/1000)μm, FS≥8000mm:(25+5*FS/1000+10N)μm; FS ≤10000: N=1 / FS =20000: N=1 / FS =30000: N=3; FS= fondo scala.
Punto di riferimento: no.
Temperatura di lavoro: 0-45°C.
TESTA DI MISURA FLOTTANTE PL20C
Collegabile a: riga di misura SL110 e nastro magnetico incollabile SL130(la testa di misura dista 1,5mm dal supporto magnetico), display LH ed LY.
Risoluzione(20°C): 10µm.
Precisione: FS≤7000mm:(25+5*FS/1000)μm; FS≥8000mm: FS:(25+5*FS/1000+ 10N)μm.
N= FS ≤10000: N=1 / FS =20000: N=1 / FS =30000: N=3
FS= fondo scala.
Punto di riferimento: no.
Protezione ambientale: IP67(resistente ad olii ed acqua). Resistente a vibrazioni.
Temperatura di lavoro: 0-45°C max.
Collegamento elettrico: cavo 30m max.
Velocità traslazione: 300m/min max.
Uscita segnale: AB/segnale quadratura, Z.
Alimentazione: 5V, ±5%.
Collegabile alle elettroniche:
LH: per macchine utensili, display a 7 digits leds, assi di misura 1-2-3, ingresso TTL AB, funzioni reset/preset/restart, acquisizione dati, funzione scaling, punto di riferimento. LG20: display a 7 cifre leds, assi di misura 1-2-3, ingresso TTL AB, fino a 3 valori di preset/asse, funzione di compensazione d'errore, acquisizione dati.
