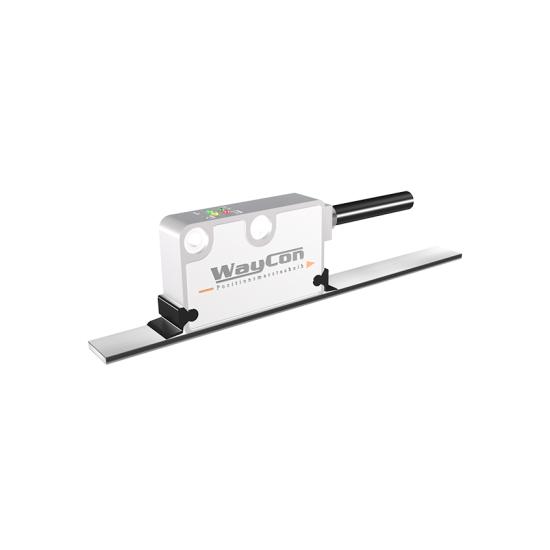

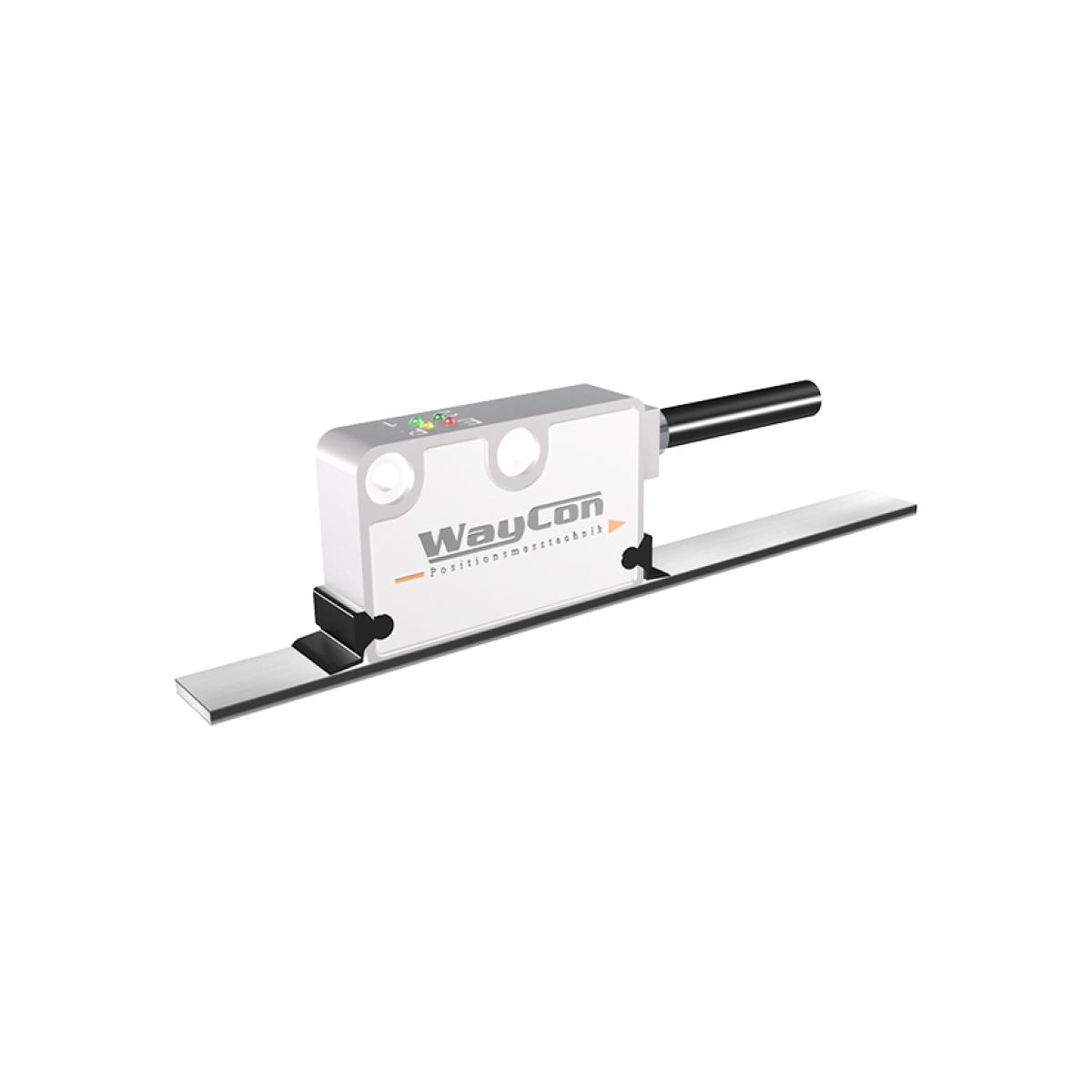

Trasduttore posizione a nastro magnetico MXW11-MXW21
Trasduttore posizione a nastro magnetico MXW11-MXW21
100mFS max., nastro, misura incrementale, uscite 1VppSen/Cos, TTL, HTL, linearità ±15μm max, risoluzione 0,5μm max, compatto, robusto
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | MagneticScaleMXW11MXI11.pdf |
| Documento PDF: | MagneticScaleMXW11MXW21InstallationGuide.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO A NASTRO MAGNETICO MXW11-MXW21
Testa di misura flottante MXW11(uscote 1Vpp sin/cos) o MXI11(uscite Push Pull HTL e TTL Line driver) usabil con nastro magnetico WB.
Misura incrementale.
Fondi scala(FS): fino a 100m max, con step incrementabili di 0,2m.
MXW11: Uscita: 1Vpp Sin/cos, Linearità : 1% della lunghezza, Risoluzione: teoricamente infinita, Alimentazione: +5Vcc ±5%.
MXI11: Uscita: TTL Line Driver, HTL Push Pull, Linearità : ±15μm, Risoluzione: 0,5, 1, 2,5,10μm, Alimentazione: +5Vcc ±5%, 10-30Vcc.
Protezione ambientale: IP67.
Temperatura di lavoro: -25 a +85°C.
Collegamento elettrico: cavo con terminali liberi o connettore M12.
Velocità traslazione: 11,65m/sec max.
Distanza testa di misura/ nastro magnetico: 0,1 a 0,5mm.
Testa di misura flottante MXW11(uscote 1Vpp sin/cos) o MXI11(uscite Push Pull HTL e TTL Line driver) usabil con nastro magnetico WB.
Misura incrementale.
Fondi scala(FS): fino a 100m max, con step incrementabili di 0,2m.
MXW11: Uscita: 1Vpp Sin/cos, Linearità : 1% della lunghezza, Risoluzione: teoricamente infinita, Alimentazione: +5Vcc ±5%.
MXI11: Uscita: TTL Line Driver, HTL Push Pull, Linearità : ±15μm, Risoluzione: 0,5, 1, 2,5,10μm, Alimentazione: +5Vcc ±5%, 10-30Vcc.
Protezione ambientale: IP67.
Temperatura di lavoro: -25 a +85°C.
Collegamento elettrico: cavo con terminali liberi o connettore M12.
Velocità traslazione: 11,65m/sec max.
Distanza testa di misura/ nastro magnetico: 0,1 a 0,5mm.
