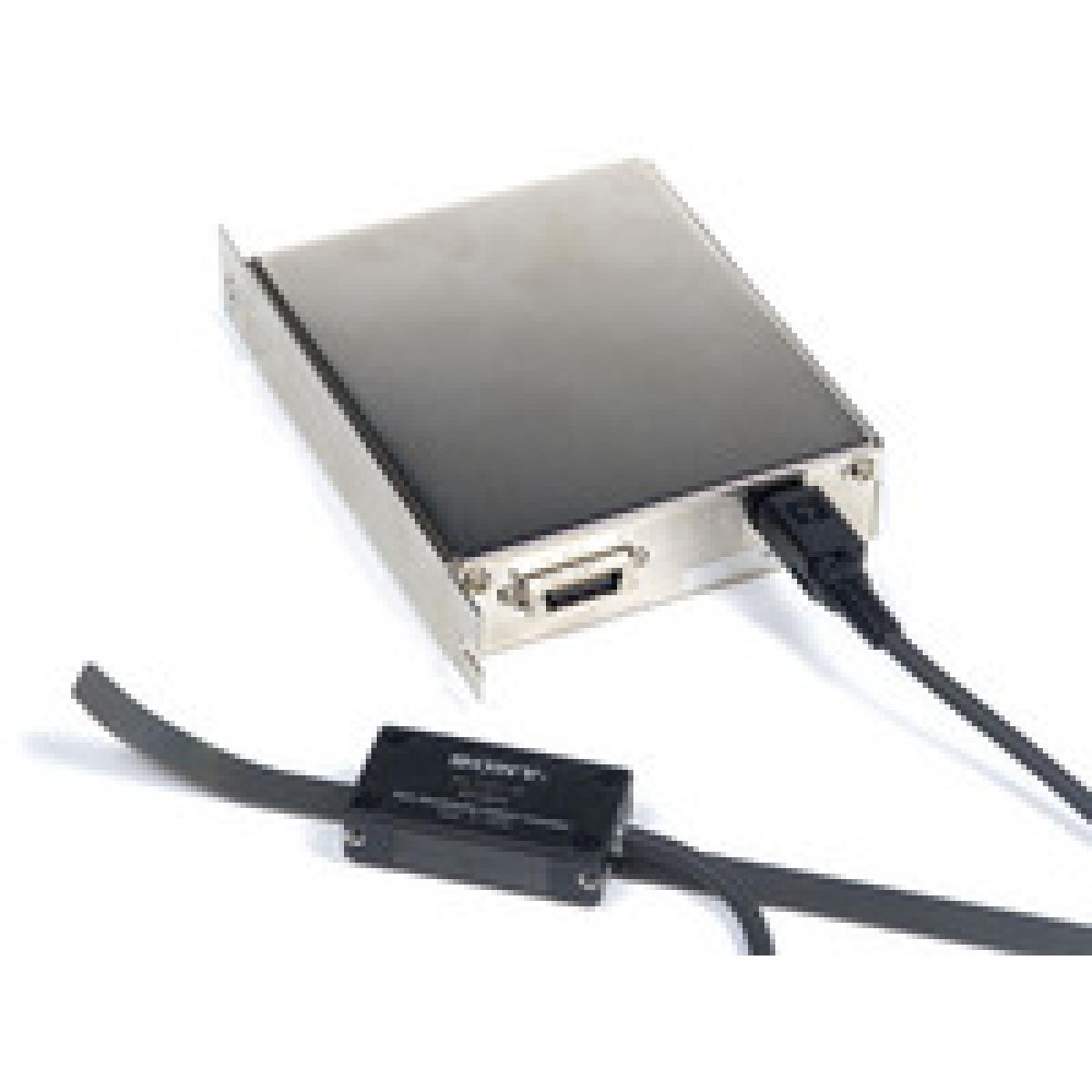

Trasduttore posizione a nastro magnetico Magnescale SL700, PL101, MJ620
Trasduttore posizione a nastro magnetico Magnescale SL700, PL101, MJ620
50-100,000mmFS nastro, uscite encoder, risoluzione 1-5µm, con interpolatore, compatti, robusti
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | 20160913EddyLabEncoderMagnetici.pdf |
| Documento PDF: | magnetic_tape_PL101_SL700.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A NASTRO MAGNETICO SL700
Collegabile a: testa di misura PL101 ed interpolatore MJ500/600/620/700/820/821/830/831
SL700: trasduttore di spostamento a nastro magnetico incollabile(punti di riferimento opzionali)
Collegabile a: testa di misura PL101 ed interpolatore MJ620.
Precisione(20°C): FS≤3m: ±10*FSµ, FS>3m:(10*FS+2,5N), FS: fondo scala, N: 1 a 39max in funzione FS.
Fondi scala(FS): 50-100.000mm max.
Punto di riferimento: uno o multi punto.
TESTA DI MISURA FLOTTANTE PL101
Collegabile a: nastro magnetico incollabile SL700 ed interpolatore MJ500/600/620/700/820/821/830/831.
Risoluzione(connesso a MJ500, MJ600/620): 1,2,5,10µm.
Precisione(20°C): ±10µm(usato con SL700).
Protezione ambientale: IP50 ed IP67.
Temperatura di lavoro: 0-45°C.
Velocità traslazione: 6,4m/sec.
Collegamento elettrico: cavo 3m max.
INTERPOLATORE MONO ASSE MJ620
Collegabile a: nastro magnetico SL700 e testa di misura PL101.
Risoluzione dipendente dal nastro o riga di misura.
Precisione: dipendente dal nastro o riga di misura.
Alimentazione 5Vcc(4,5-6Vcc).
Uscita: A/B quadrature, Z fase, allarmi, line driver(EIA-422).
Collegabile a: testa di misura PL101 ed interpolatore MJ500/600/620/700/820/821/830/831
SL700: trasduttore di spostamento a nastro magnetico incollabile(punti di riferimento opzionali)
Collegabile a: testa di misura PL101 ed interpolatore MJ620.
Precisione(20°C): FS≤3m: ±10*FSµ, FS>3m:(10*FS+2,5N), FS: fondo scala, N: 1 a 39max in funzione FS.
Fondi scala(FS): 50-100.000mm max.
Punto di riferimento: uno o multi punto.
TESTA DI MISURA FLOTTANTE PL101
Collegabile a: nastro magnetico incollabile SL700 ed interpolatore MJ500/600/620/700/820/821/830/831.
Risoluzione(connesso a MJ500, MJ600/620): 1,2,5,10µm.
Precisione(20°C): ±10µm(usato con SL700).
Protezione ambientale: IP50 ed IP67.
Temperatura di lavoro: 0-45°C.
Velocità traslazione: 6,4m/sec.
Collegamento elettrico: cavo 3m max.
INTERPOLATORE MONO ASSE MJ620
Collegabile a: nastro magnetico SL700 e testa di misura PL101.
Risoluzione dipendente dal nastro o riga di misura.
Precisione: dipendente dal nastro o riga di misura.
Alimentazione 5Vcc(4,5-6Vcc).
Uscita: A/B quadrature, Z fase, allarmi, line driver(EIA-422).
