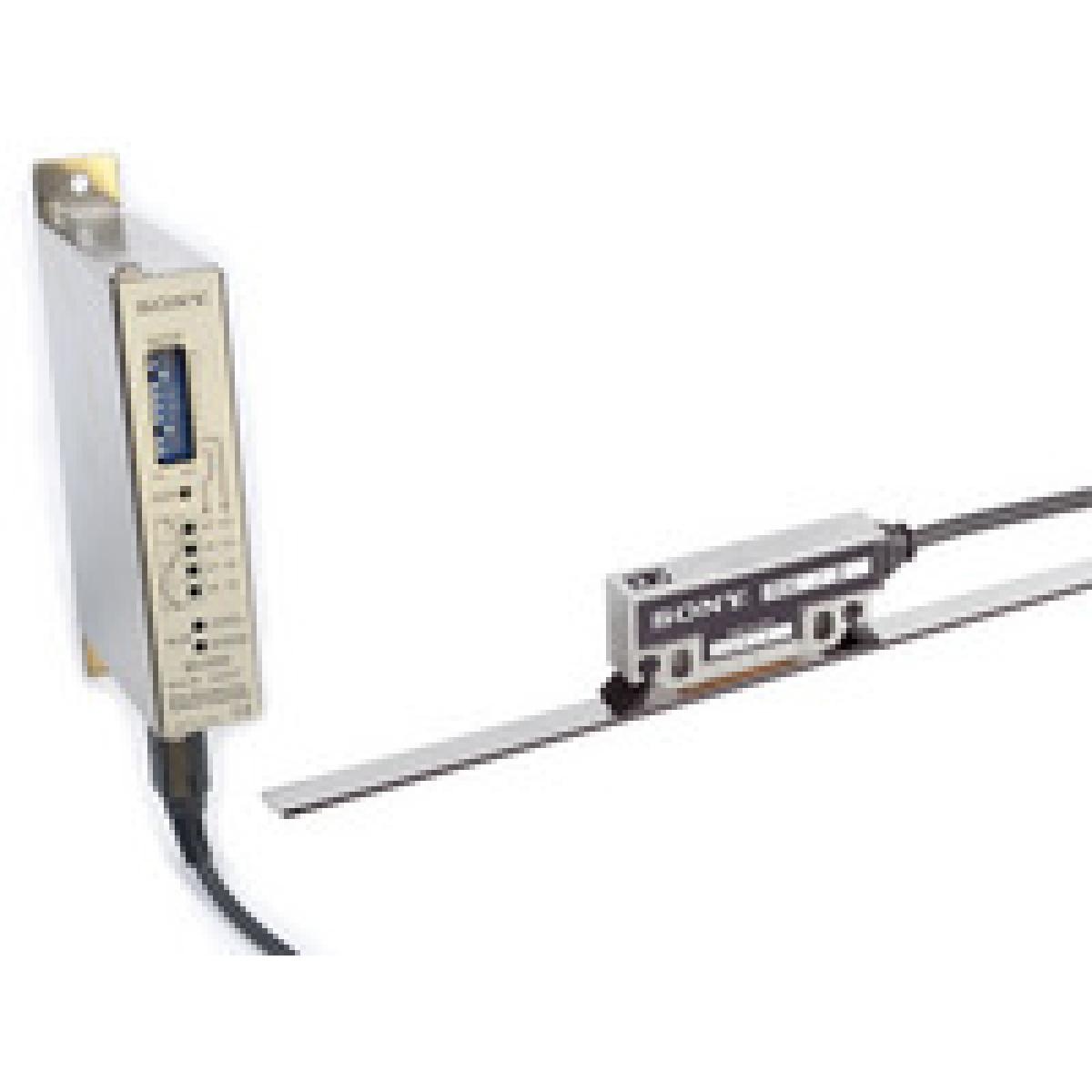

Trasduttore posizione a nastro magnetico Magnescale SL331, PL60, MJ
Trasduttore posizione a nastro magnetico Magnescale SL331, PL60, MJ
200-8000mmFS nastro, uscite encoder, risoluzione 2-125µm, con interpolatore, compatti, robusti
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | 20160913EddyLabEncoderMagnetici.pdf |
| Documento PDF: | magnetic_tape_PL60_SL331.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
TRASDUTTORE DI SPOSTAMENTO MAGNESCALE A NASTRO MAGNETICO SL331
SL331: trasduttore di spostamento a nastro magnetico incollabile.
Collegabile a: testa di misura PL60 e interpolatore MJ100/110.
Fondi scala(FS): 200-300-400-500-600-700-800-1000-1200-1500-1600-1700-1800-2000-2500-3000-4000-5000-6000-7000-8000mm.
Risoluzione: 5μm.
Precisione(20°C):(15+5*FS/1000)μm; FS: fondo scala.
Temperatura di lavoro: -5 a +45°C.
TESTA DI MISURA FLOTTANTE PL60:
Collegabile a: nastro magnetico incollabile SL331(la testa di misura dista 0,8mm dal supporto magnetico) ed interpolatore MJ100/110.
Risoluzione: 2-4-5-10-20-50 μm(selezionabile su MJ100/110).
Precisione(20°C):(15+5*FS/1000) μm; FS: fondo scala.
Punto di riferimento: no.
Protezione ambientale: IP65.
Temperatura di lavoro: -5 a 45°C.
Velocità di traslazione: <10 m/s.
Collegamento elettrico: cavo 3m.
INTERPOLATORE PER MISURE AD ALTA VELOCITÀ MJ100/110
Collegabile a: riga di misura SL110 e nastro magnetico SL130 con testa di misura PL25; nastro magnetico SL331 con testa di misura PL60.
Risoluzione: 2-125µm(impostabile con dip switches).
Precisione: dipendente da riga/nasto magnetico di misura.
Alimentazione MJ100: 5Vcc(4,5-6Vcc); MJ110: 12-30Vcc(11-31Vcc).
Uscita: MJ100: A/B quadrature, Z fase, U/V/W fasi, allarmi, line driver(EIA-422); MJ110: A/B quadrature, Open Collector, allarmi.
Temperatura di lavoro: 0-45°C.
