Trasduttore posizione a filo estraibile mod. ZX miniaturizzati
Trasduttore posizione a filo estraibile mod. ZX miniaturizzati
38mmFS, sensore potenziometro/hall, minaturizzato, basso peso, uscita tensione, linearità ±1.0 %FS
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | DrawWireSensorZXInstallationGuide.pdf |
| Documento PDF: | DrawWireSensorZX.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |

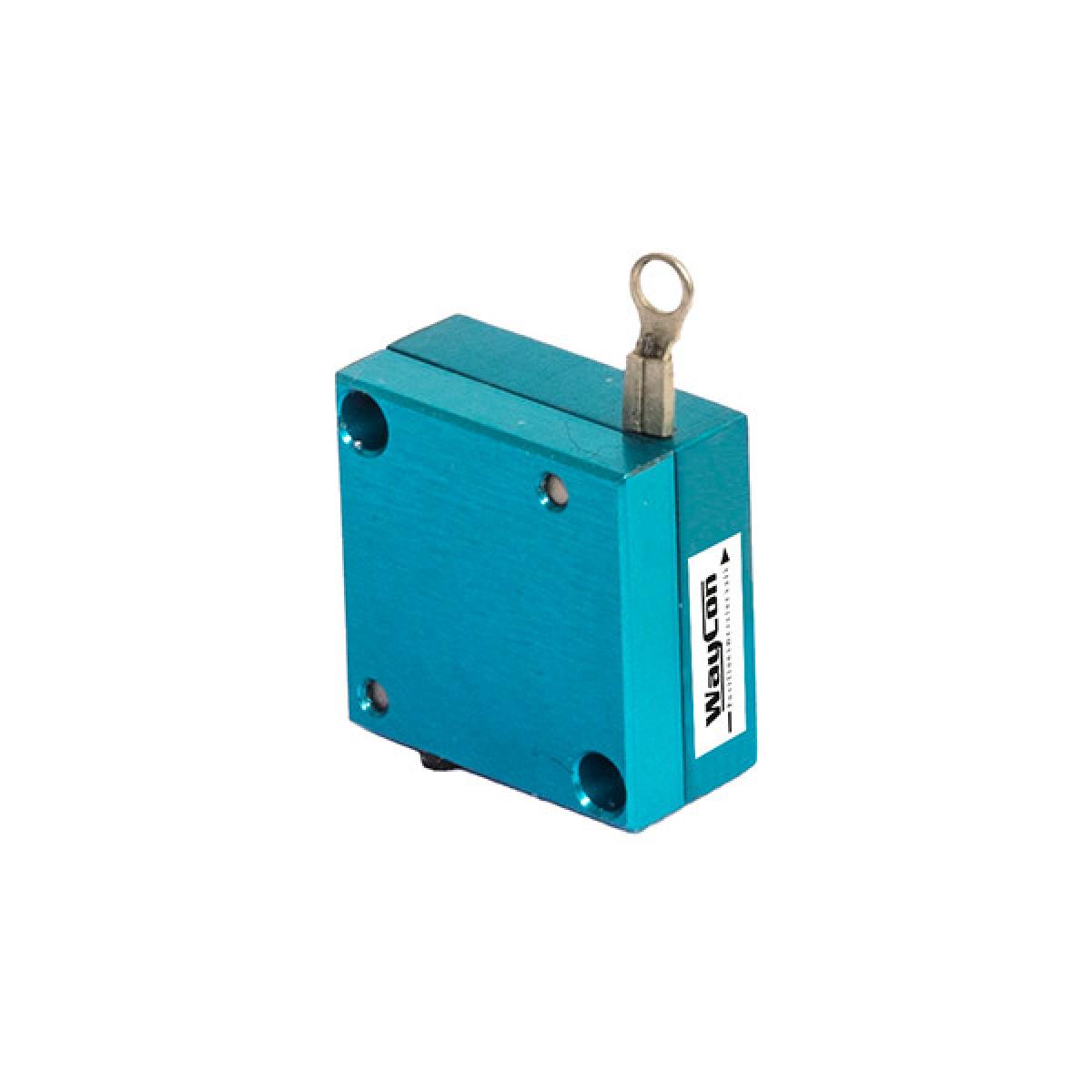

TRASDUTTORE DI POSIZIONE A FILO MOD. ZX
Versione di uso generale caratterizzata da dimensioni molto compatte e da basso peso.
I trasduttori a filo hanno il vantaggio che il corpo del trasduttore è posizionabile in zona sicura dal punto di vista di condizioni applicative(vibrazioni, sporizia, temperature estreme etc.) e quindi solo il filo in acciaio(difficilmente danneggiabile) è posto in zone pericolose, inoltre il filo può compiere percorsi non lineari usando delle puleggie di deflessione ed il filo permette di fare lunghe corse ad un costo interessante.
Sensore: potenziometrico o ad effetto hall.
Fondi scala: 38mm.
Protezione ambientale: I40.
Temperatura di lavoro: -55 a +100°C(potenziometrica), -40 a +100°C(effetto hall).
Linearità: uscite analogiche: ±1.0 %FS.
Risoluzione: per segnali analogici è normalmente dipendente dall'applicazione, 0,04mm effetto hall.
Uscite: 24,8mV/mm(potenziometrica con alimentazione 1Vcc), 89% ± 3% della tensione d'alimentazione.
Alimentazione: potenziometro 30Vcc max., effetto hall 5V±0.25.
Materiali: contenitore: alluminio anodizzato, filo inox ricoperto nylon.
Connessione elettrica: cavo lungo 457mm.
Versione di uso generale caratterizzata da dimensioni molto compatte e da basso peso.
I trasduttori a filo hanno il vantaggio che il corpo del trasduttore è posizionabile in zona sicura dal punto di vista di condizioni applicative(vibrazioni, sporizia, temperature estreme etc.) e quindi solo il filo in acciaio(difficilmente danneggiabile) è posto in zone pericolose, inoltre il filo può compiere percorsi non lineari usando delle puleggie di deflessione ed il filo permette di fare lunghe corse ad un costo interessante.
Sensore: potenziometrico o ad effetto hall.
Fondi scala: 38mm.
Protezione ambientale: I40.
Temperatura di lavoro: -55 a +100°C(potenziometrica), -40 a +100°C(effetto hall).
Linearità: uscite analogiche: ±1.0 %FS.
Risoluzione: per segnali analogici è normalmente dipendente dall'applicazione, 0,04mm effetto hall.
Uscite: 24,8mV/mm(potenziometrica con alimentazione 1Vcc), 89% ± 3% della tensione d'alimentazione.
Alimentazione: potenziometro 30Vcc max., effetto hall 5V±0.25.
Materiali: contenitore: alluminio anodizzato, filo inox ricoperto nylon.
Connessione elettrica: cavo lungo 457mm.
