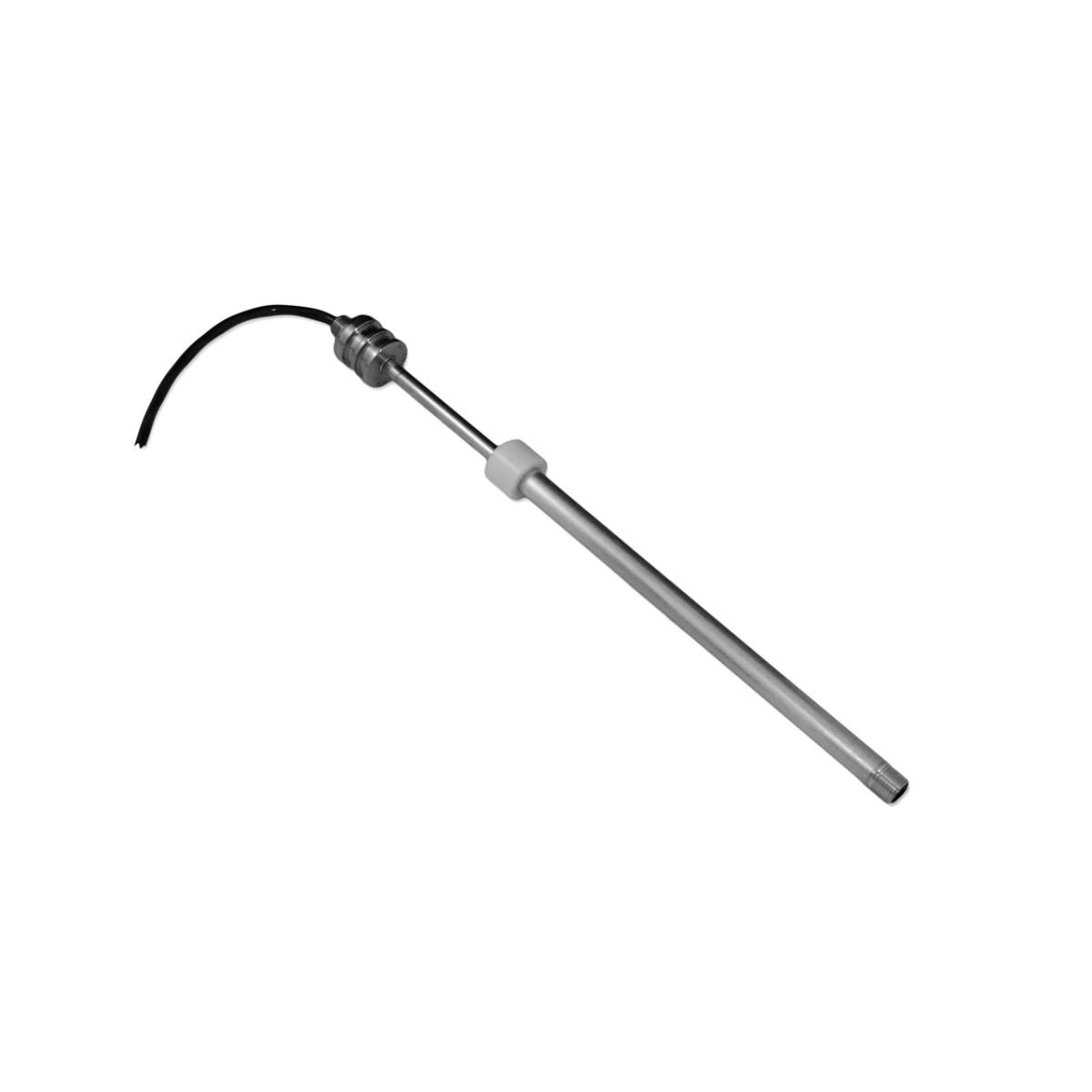

Trasduttore di spostamento lineare XEH6
Trasduttore di spostamento lineare XEH6
50 a 1500 mm FS, non a contatto, molto compatto, robusti, alta temperatura d'uso, per cilindri idrualici
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | TrasduttoreSpostamentoXEH6_3_6_5_20160106.pdf |
| Documento PDF: | ManualeTrasduttoreXEH6_3_6_5i_20160106.pdf |
| Documento PDF: | 7_3_4.pdf |
| Documento PDF: | 20250109 MAFtecCatalogoProdotti_it.pdf |
Trasduttore di spostamento mod. XEH6(per cilindri idraulici
Principio di misura: eddy currents(1 avvolgimento).
Fondi scala: 50 - 100 - 150 - 200 - 250 - 300 - 350 - 400 - 450 - 500 - 550 - 600 - 650 - 700 - 750 - 800 - 850 - 900 - 950 - 1000 - 1050 - 1100 - 1200 - 1300 - 1400 - 1500 mm.
Non linearità: < 0,5 %, tipica < 0.3 %.
Da collegarsi all'elettronica TCA.
Temperatura lavoro: -40 °C a +155 °C.
Pressione di lavoro: 350bar.
Materiale: acciaio inox ed alluminio.
Testa di misura: diametro 20mm, lunghezza: 18,5mm.
Vantaggi applicativi: Installabile in cilindri idraulici per misurare la posizione dello stelo mobile rispetto alla camicia. Il trasduttore ha la testa di misura molto compatta(da applicare inglobandola nel fondello, dimensioni diametro 20mmXcirca 20mm lunghezza) e quindi permette l'installazione all'interno di cilindri idraulici con piccolo diametro ed il piccolo ingombro in lunghezza permette di mantenere corta la lunghezza complessiva del cilindro che quindi è facilmente installabile nel macchinario. Le ampie temperature di funzionamento e l'estrema robustezza contro vibrazioni/urti del trasduttore ne permettono l'applicazione in macchinari per usi gravosi(es: siderurgia, frigorifero, criogenia, navale, offshore, militare etc.).
Principio di misura: eddy currents(1 avvolgimento).
Fondi scala: 50 - 100 - 150 - 200 - 250 - 300 - 350 - 400 - 450 - 500 - 550 - 600 - 650 - 700 - 750 - 800 - 850 - 900 - 950 - 1000 - 1050 - 1100 - 1200 - 1300 - 1400 - 1500 mm.
Non linearità: < 0,5 %, tipica < 0.3 %.
Da collegarsi all'elettronica TCA.
Temperatura lavoro: -40 °C a +155 °C.
Pressione di lavoro: 350bar.
Materiale: acciaio inox ed alluminio.
Testa di misura: diametro 20mm, lunghezza: 18,5mm.
Vantaggi applicativi: Installabile in cilindri idraulici per misurare la posizione dello stelo mobile rispetto alla camicia. Il trasduttore ha la testa di misura molto compatta(da applicare inglobandola nel fondello, dimensioni diametro 20mmXcirca 20mm lunghezza) e quindi permette l'installazione all'interno di cilindri idraulici con piccolo diametro ed il piccolo ingombro in lunghezza permette di mantenere corta la lunghezza complessiva del cilindro che quindi è facilmente installabile nel macchinario. Le ampie temperature di funzionamento e l'estrema robustezza contro vibrazioni/urti del trasduttore ne permettono l'applicazione in macchinari per usi gravosi(es: siderurgia, frigorifero, criogenia, navale, offshore, militare etc.).
