Trasduttore di spostamento induttivo correnti parassite mod. TX

Trasduttore di spostamento induttivo correnti parassite mod. TX

0,5-10mmFS, uscite analogiche/digitali, altissima risoluzione sub micron., linearità 0,15%, altissima freq. campionamento 124Ks/s max, IP68, temperatura lavoro sensori -50...+185°C, software analisi/acquisizione

Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.

Allegati
Documento PDF: eddy_current_tx.pdf
Documento PDF: 20250109 MAFtecCatalogoProdotti_it.pdf
TRASDUTTORI DI POSIZIONE A CORRENTI PARASSITE MOD. TX
Trasduttore di spostamento lineare non a contatto per oggetti metallici, altissima risoluzione(fino 0.03µm max), alta linearità, misure statiche e dinamiche sino a 124 kS/s max., alta stabilità termica, alta protezione ambientale, molte uscite disponibili, software di acquisizione ed analisi, disponibili versioni secondo specifiche della clientela.

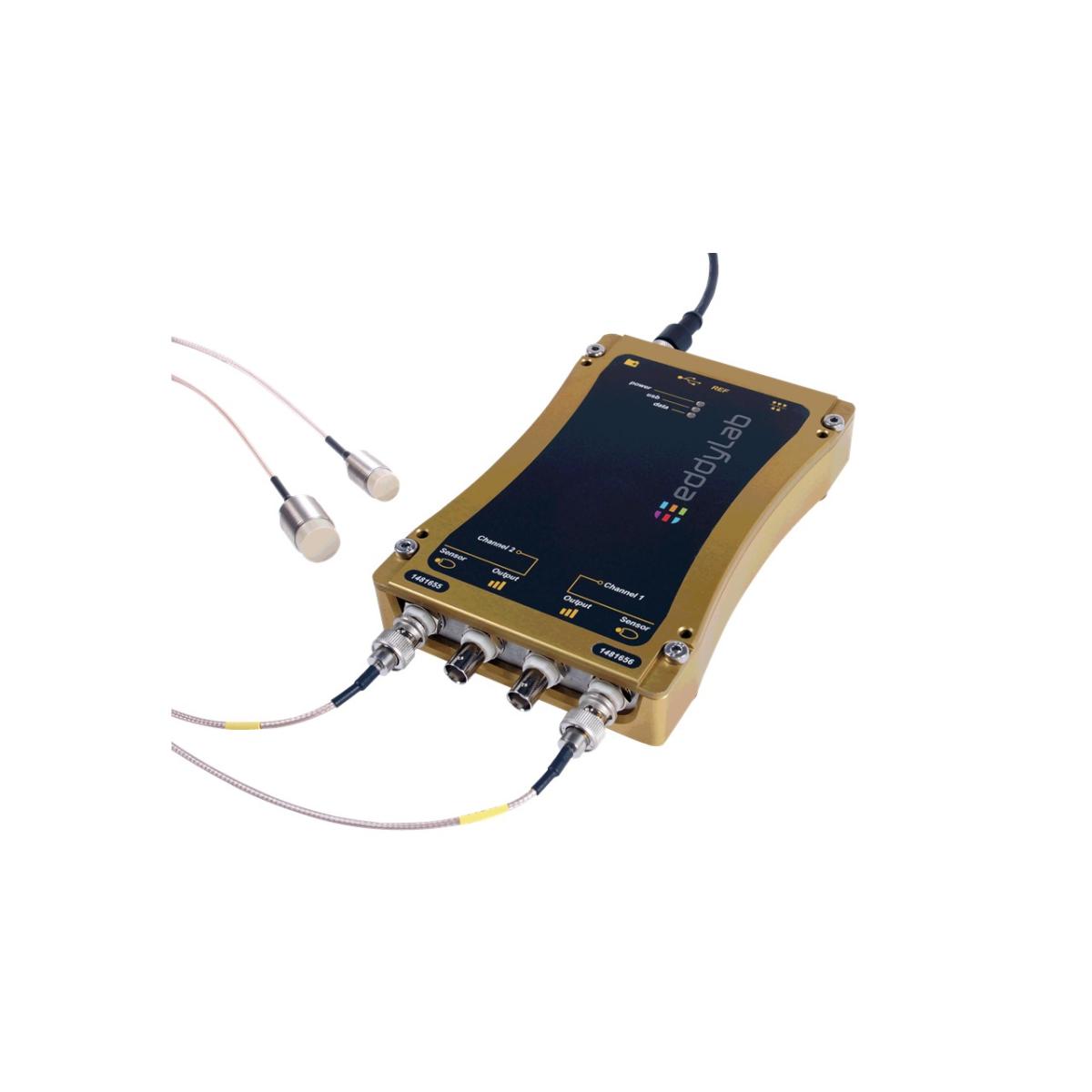

Il trasduttore mod. T4, T5 o T10 è collegato all’elettronica esterna mod. TX di condizionamento segnali(1 o 2 canali di misura) che ha uscita analogiche o digitali ed è eventualmente collegabile ad un computer della clientela ove con il software “eddyLab” è possibile mostrare i valori acquisiti come con un oscilloscopio, analisi FFT ed acquisire i valori.
Fondi scala: 0,5-2-3-4-5-10mm.

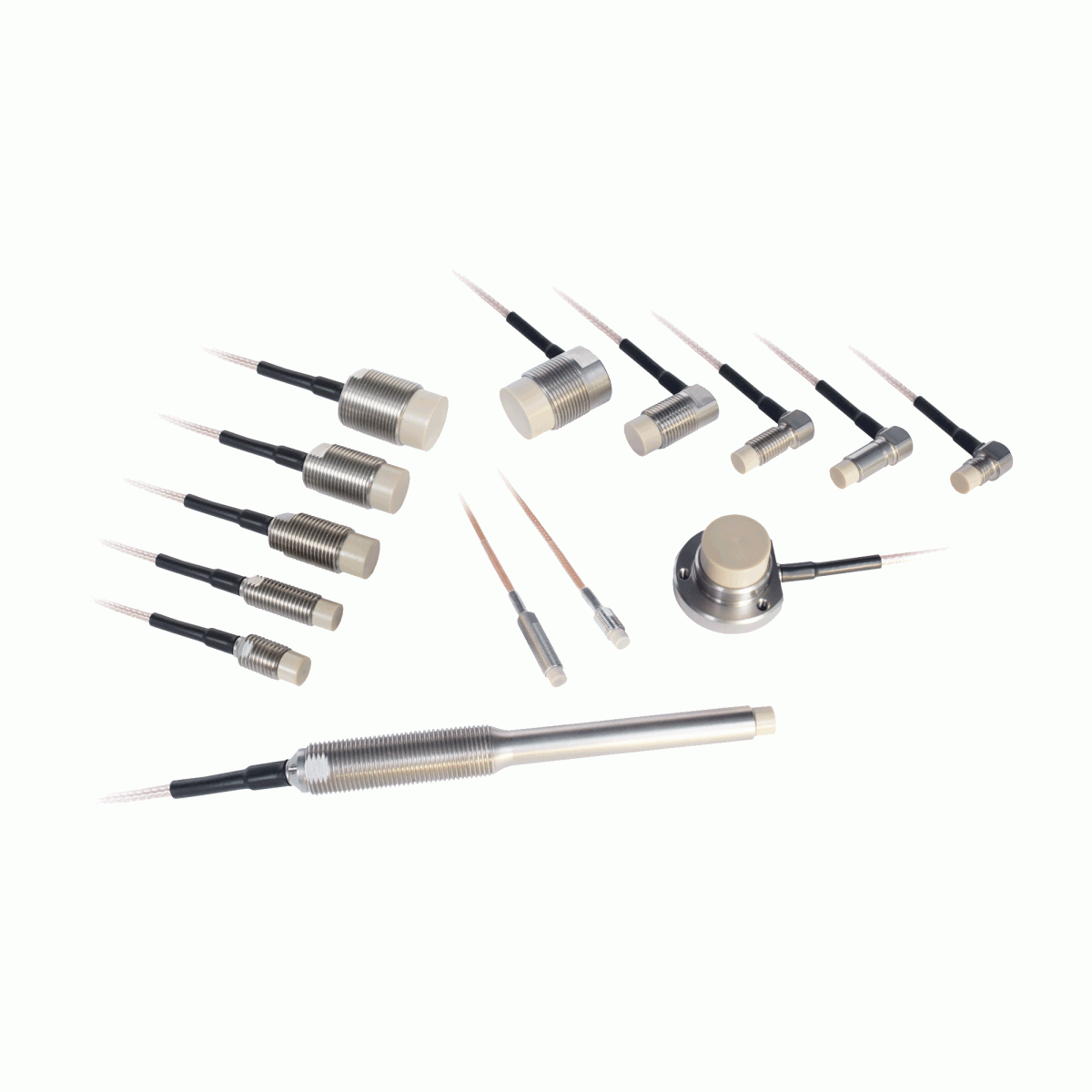

Diametro trasduttore: 5 fino a 30mm.
Canali elettronica: 1 o 2.
Linearità: ±0,15%FS.
Risoluzione: 0,101% fino a 0,006% max.(in funzione del tipo di trasduttore utilizzato e dei parametri applicativi).
Temperatura di funzionamento: trasduttore: -60 a +185°C, elettronica: -40 a +50°C.
Alta stabilità termica.
Connessione elettrica: trasduttore: cavo lungo 3 o 6m, elettronica: connettori BNC od SMB.
Protezione ambientale: trasduttore: IP68, elettronica: IP40.
Materiale: acciaio inox 1.4305, PEEK(polyetheretherketon) ed FPM, elettronica: allumino anodizzato.
Alimentazione: 10,5-36Vcc filt. stab.
Uscite: 0-10V, 0-5V,±5V, 0-20mA, 4-20mA, USB, CANopen.
Frequenza campionamento: 124ks/s max.

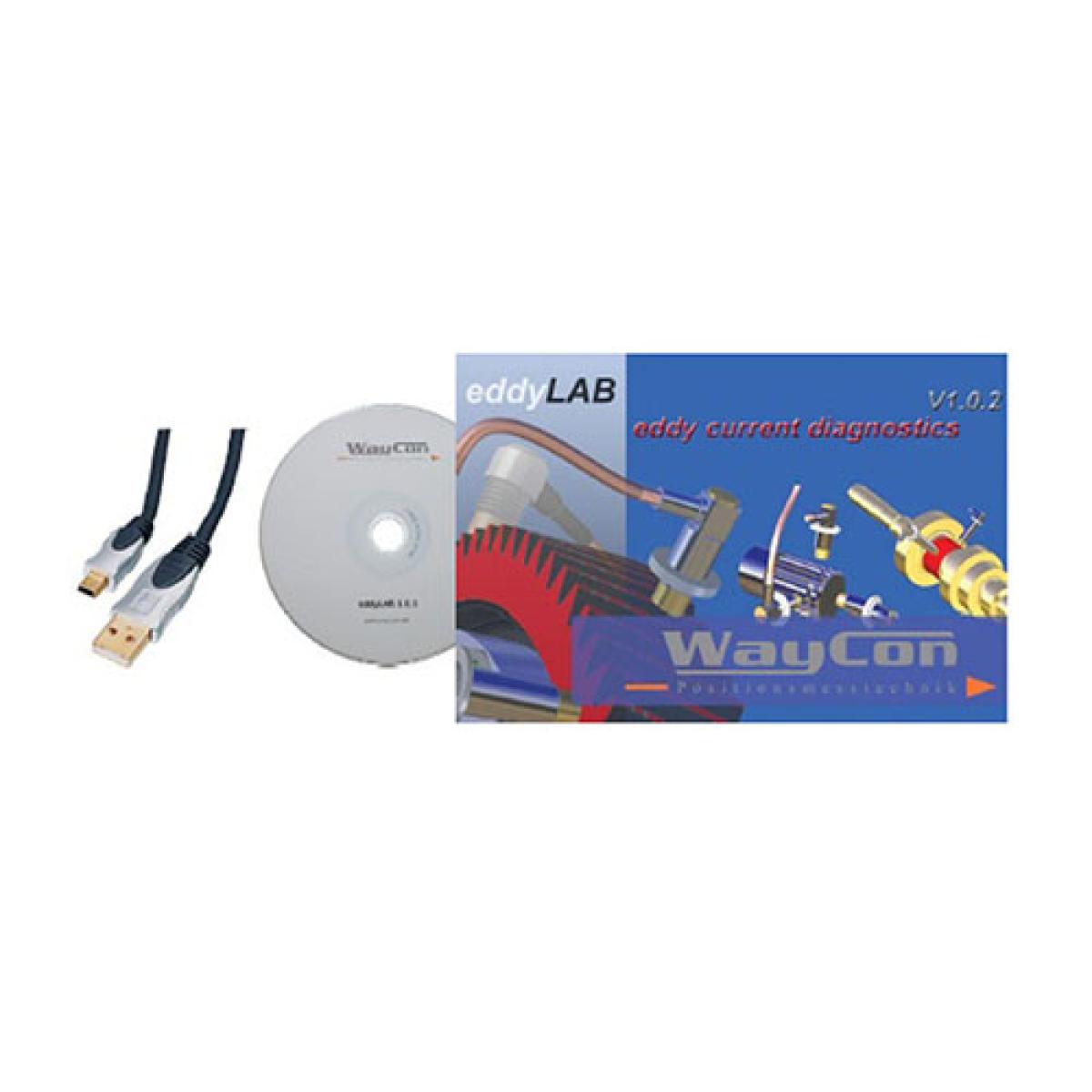

Software utility Eddy Lab: con visualizzazione oscilloscopio, FFT ed FFT con asse tempi.
Possibilità di linearizzazione del trasduttore, certificato di calibrazion dei trasduttori con elettronica a 50 punti.
Applicazioni: misure di posizione, misure di vibrazioni, misure di deformazione di ingranaggi ed organi meccanici, misure di spessore di fogli metallici, misure di spessore di placcature o verniciature con materiali non metallici, misure di rotazione di motori ed altri organi di trasmissione.
