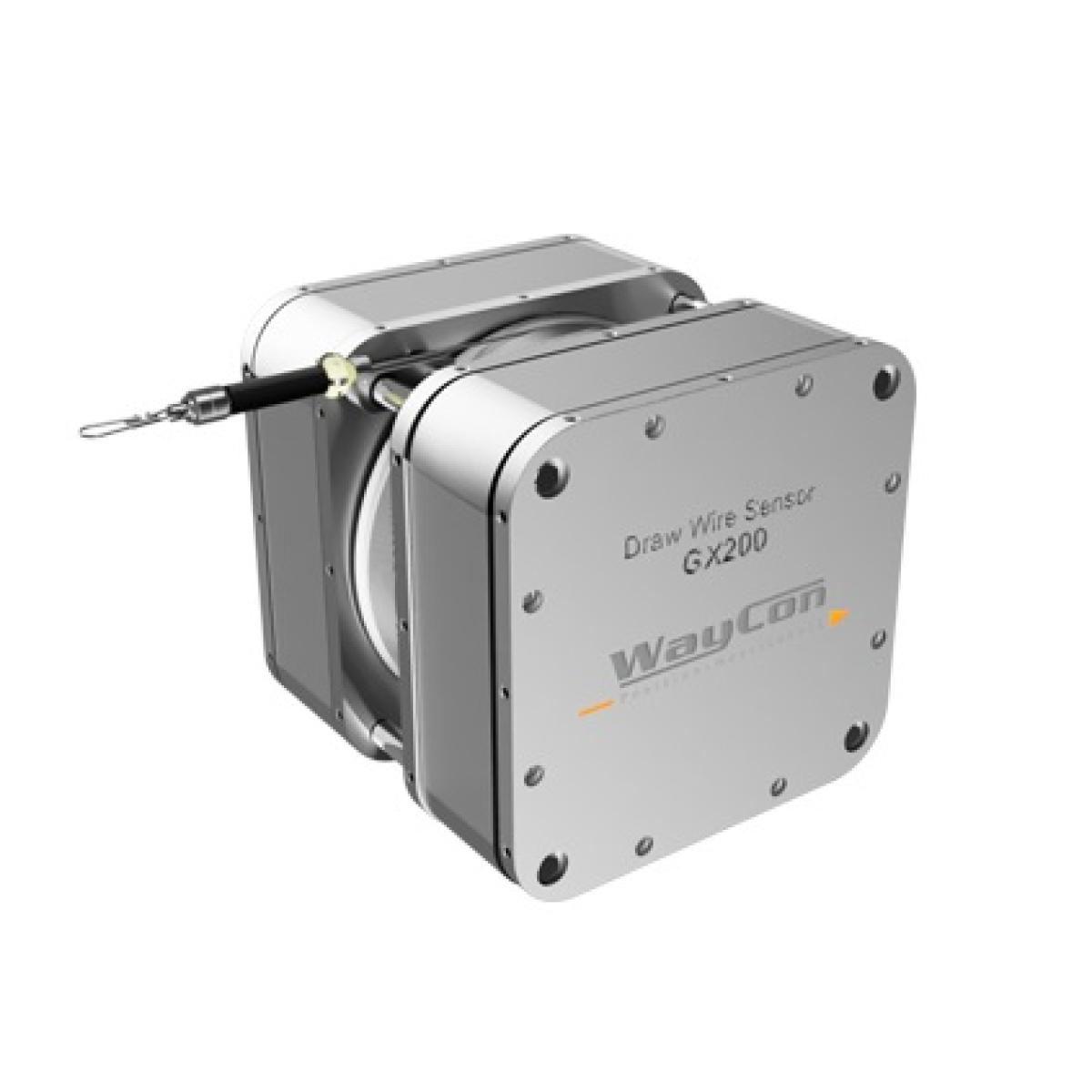

Trasduttore di posizione a filo ed inclinazione GX200
Trasduttore di posizione a filo ed inclinazione GX200
3.000 a 12.000mmFS, misura posizione/velocità/inclinazione, applicazioni SIL e PL, resistente corrosione, uscite posizione analogiche e digitali anche ridondanti, protezione ambientale IP67/69K, linearità 0,1%FS max.
Contattaci al numero 02 48023428 per parlare subito con un nostro esperto operatore, oppure utilizza il nostro form per ricevere un’ offerta personalizzata . Siamo a disposizione per fornirti tutte le informazioni sui prezzi e sulle soluzioni più adatte alle tue esigenze.
Allegati
| Documento PDF: | Trasduttore di spostamento a fune GX200 |
| Documento PDF: | 20250213 MAFtec Catalogo Prodotti.pdf |
TRASDUTTORE DI SPOSTAMENTO LINEARE A FUNE ESTRAIBILE E MISURA DI INCLINAZIONE
Trasduttore di spostamento lineare per misura di spostamento ed inclinazione. Il trasduttore misura la posizione mediante una fune attaccata all'oggetto di cui si vuole misurare la posizione che è svolta da un tamburo che ruota al suo interno. Il tamburo ha una mollta per tenere la fune in tensionata ed anche un sensore rotativo potenziometrico per la misura di spostamento e di velocità. La misura di inclinazione è fatta usando un sensore MEMS. Il trasduttore è adatto per applicazioni gravose(vibrazioni, shocks) in ambienti ostili(materiali resistenti alla corrosione). E' adatto per applicazioni SIL e PL secondo EN 13849-1 con uscite analogiche ridondanti.Alta protezione ambientale fino ad IP69K. Applicazioi: marine, offshore, macchine minerarie, trivello, veicoli industriali, macchine movimento terra, ferroviarie.
Fondi scala: 0 a 3-4-5-6-7-8-9-10-11-12m.
Misure: posizione. velocità ed inclinazione.
Uscite: resisteive 1-5-10kOhm(alimentazione 30Vcc max.); 0,5 a 4,5V / 0 a +5V (alimentazione 8-30Vcc); 0 a +10V / 4-20mA(alimentazione 12-30Vcc); CANopen(alimentazione 8-30Vcc).
Connessione elettrica: connettore M12 o cavo.
Protezione ambientale: IP67, IP69(solo con cavo di collegamento elettrico).
Resistente a shocks e vibrazioni.
Accelerazione fune: fino a 100m/s2
Materiali: aluminio(EN AW-5083, EN AW-6060, EN AW-6082) anodizzato resistente ad acqua marina, acciaio inox (1.4404 / V4A), fune inox con copertura sintetica.
Trasduttore di spostamento lineare per misura di spostamento ed inclinazione. Il trasduttore misura la posizione mediante una fune attaccata all'oggetto di cui si vuole misurare la posizione che è svolta da un tamburo che ruota al suo interno. Il tamburo ha una mollta per tenere la fune in tensionata ed anche un sensore rotativo potenziometrico per la misura di spostamento e di velocità. La misura di inclinazione è fatta usando un sensore MEMS. Il trasduttore è adatto per applicazioni gravose(vibrazioni, shocks) in ambienti ostili(materiali resistenti alla corrosione). E' adatto per applicazioni SIL e PL secondo EN 13849-1 con uscite analogiche ridondanti.Alta protezione ambientale fino ad IP69K. Applicazioi: marine, offshore, macchine minerarie, trivello, veicoli industriali, macchine movimento terra, ferroviarie.
Fondi scala: 0 a 3-4-5-6-7-8-9-10-11-12m.
Misure: posizione. velocità ed inclinazione.
Uscite: resisteive 1-5-10kOhm(alimentazione 30Vcc max.); 0,5 a 4,5V / 0 a +5V (alimentazione 8-30Vcc); 0 a +10V / 4-20mA(alimentazione 12-30Vcc); CANopen(alimentazione 8-30Vcc).
Connessione elettrica: connettore M12 o cavo.
Protezione ambientale: IP67, IP69(solo con cavo di collegamento elettrico).
Resistente a shocks e vibrazioni.
Accelerazione fune: fino a 100m/s2
Materiali: aluminio(EN AW-5083, EN AW-6060, EN AW-6082) anodizzato resistente ad acqua marina, acciaio inox (1.4404 / V4A), fune inox con copertura sintetica.
